گیج جوشکاری

انواع اصلی گیج جوشکاری:

1. گیج جوشکاری جهانی (Universal Welding Gauge)

معروف به گیج جوشکاری کیمبریج (Cambridge) یا گیج 6 در 1. پرکاربردترین و محبوبترین نوع است.
ویژگی‌ها:

• قابلیت اندازه‌گیری چندین پارامتر با یک ابزار.

• معمولاً شامل اندازه‌گیر: ارتفاع جوش، طول پا (Leg Length)، طول گلوی جوش (Throat Thickness)، زاویه پخ (Bevel Angle)، شکاف ریشه (Root Gap)، اندازه برآمدگی جوش (Weld Reinforcement) است.

• جنس معمول: فولاد ضدزنگ (Stainless Steel) با دقت ماشینکاری بالا.

2. گیج اندازه‌گیری تحدب و فرورفتگی (Undercut & Convexity Gauge)

ابزاری تخصصی برای اندازه‌گیری دقیق عمق فرورفتگی (Undercut) و ارتفاع تحدب (Convexity) در جوش.

3. گیج زاویه پخ (Bevel Angle Gauge)

برای اندازه‌گیری دقیق زاویه پخ صفحات قبل از جوشکاری، معمولاً به صورت یک صفحه مدور با زوایای مختلف (۱۵° تا ۶۰°).

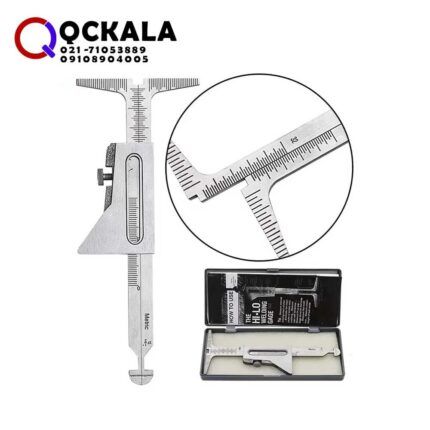

4. گیج همترازی صفحات (Misalignment Gauge)

برای اندازه‌گیری میزان ناهمترازی (High-Low) دو صفحه یا لوله قبل یا بعد از جوشکاری.

5. گیج جوش لوله (Pipe Welding Gauge)

ویژه اتصالات لوله، برای اندازه‌گیری پارامترهایی مانند برش لوله (Pipe Cut)، پخ لوله و فاصله بین دو لوله.

 برای مشاهده کامل تجهیزات این حوزه، به صفحه اصلی تجهیزات بازرسی چشمی جوشکاری (VT) مراجعه کنید.

کاربردهای حیاتی گیج جوشکاری:

• بازرسی و کنترل کیفیت جوش (QC/QA)
• اندازه‌گیری ابعاد جوش فیله (Fillet Weld) و چشمی (Butt Weld)
• بررسی آماده‌سازی اتصال (پخ و شکاف)
• ارزیابی انطباق جوش با نقشه‌های فنی و استانداردها
• آموزش جوشکاران و ارزیابی مهارت آنان (طبق استانداردهای بین‌المللی مانند AWS)
• نظارت بر عملیات جوش در حین ساخت (Monitoring)

مزایای استفاده از گیج جوشکاری باکیفیت:

• دقت و سرعت بالا: جایگزین سریع و قابل اعتماد برای ابزارهای دستی مانند کولیس و خط‌کش.
• قابلیت حمل و استفاده آسان: در جیب یا کیف بازرسی جا می‌شود و در محل کار به راحتی استفاده می‌شود.
• کاهش خطای انسانی: خوانش مستقیم و واضح.
• دوام و ماندگاری: در صورت ساخت از فولاد مرغوب، سال‌ها قابل استفاده است.
• هزینه مقرون‌به‌صرفه: در مقایسه با خسارت‌های ناشی از جوش معیوب، سرمایه‌گذاری ناچیزی است.

راهنمای انتخاب گیج جوشکاری مناسب از کیوسی‌کالا:

1. نوع جوش و اتصال: برای جوش‌های فیله معمولاً گیج جهانی کافی است. برای جوش‌های چشمی (Butt) پیچیده‌تر ممکن است به گیج تخصصی‌تر نیاز باشد.
2. دامنه اندازه‌گیری: محدوده ابعادی که گیج پوشش می‌دهد (مثلاً اندازه پایه جوش از 0 تا 25 میلی‌متر).
3. استاندارد کاری: اطمینان از اینکه گیج، پارامترهای مورد نیاز استاندارد خاص پروژه شما (مثلاً ASME یا ISO) را پوشش می‌دهد.
4. جنس و دقت ساخت: فولاد ضدزنگ با ماشینکاری دقیق، کلید دوام و خوانش صحیح است. برندهای معتبری مانند ویلو (WELOW)، هواتک (HUATEC) و گال (GAL) گزینه‌های مطمئنی هستند.
5. خوانایی: علائم و اعداد باید به وضوح حکاکی یا چاپ شده باشند.

چرا گیج جوشکاری را از کیوسی‌کالا خریداری کنید؟

کیوسی‌کالا به عنوان مرجع تخصصی تجهیزات کنترل کیفیت و بازرسی جوش، مجموعه‌ای کامل از انواع گیج جوشکاری با بالاترین دقت ساخت و از برندهای معتبر داخلی و خارجی را گردآوری کرده است.

•  فروش انواع گیج جوشکاری (جهانی، تحدب، زاویه پخ و تخصصی)
•  دقت بالا و کالیبراسیون مطمئن
•  مناسب برای استانداردهای AWS، ASME، ISO
•  قیمت رقابتی همراه با گارانتی اصالت کالا
•  ارسال سریع به سراسر کشور
•  مشاوره فنی رایگان برای انتخاب بهترین گیج متناسب با کاربرد شما
