تجهیزات بازرسی غیر مخرب NDT
خرید تجهیزات بازرسی غیر مخرب NDT از کیوسی کالا
انتخاب تجهیزات بازرسی غیرمخرب زمانی نتیجه مطلوب دارد که ابزار مورد استفاده با جنس قطعه، نوع ناپیوستگی و شرایط بازرسی هماهنگ باشد. تجهیزات مناسب برای بررسی خوردگی خطوط لوله، لزوماً همان ابزار موردنیاز برای کنترل ترک‌های سطحی جوش یا تفسیر فیلم رادیوگرافی نیستند.
در کیوسی کالا QCKALA، تجهیزات NDT در پنج زیرمجموعه اصلی دسته‌بندی شده‌اند تا بتوانید متناسب با روش بازرسی، محصولات مرتبط را بررسی و برای خرید یا استعلام قیمت اقدام کنید.
تجهیزات بازرسی غیرمخرب چیست؟
بازرسی غیرمخرب یا NDT، مخفف Non-Destructive Testing، مجموعه‌ای از روش‌های بررسی قطعات و سازه‌هاست که بدون تخریب قطعه، اطلاعاتی درباره وضعیت آن ارائه می‌دهد. بسته به روش انتخابی، می‌توان ناپیوستگی‌های سطحی و داخلی، کاهش ضخامت یا برخی مشکلات ساخت و بهره‌برداری را شناسایی و ارزیابی کرد.
انواع تجهیزات بازرسی غیرمخرب NDT
تجهیزات تست رادیوگرافی RT
در رادیوگرافی صنعتی، از پرتو ایکس یا گاما برای تهیه تصویر از ساختار داخلی قطعه استفاده می‌شود. این روش در بررسی جوش‌ها و قطعات ریختگی کاربرد دارد؛ میزان آشکارسازی ناپیوستگی‌ها به عواملی مانند جنس و ضخامت قطعه، جهت ناپیوستگی و شرایط تصویربرداری وابسته است.
فیلم رادیوگرافی، مواد ظهور و ثبوت، ویوور تفسیر فیلم، دانسیتومتر و لوازم جانبی از گروه‌های مرتبط با رادیوگرافی صنعتی هستند. برای مشاهده محصولات این بخش، وارد دسته تجهیزات تست رادیوگرافی RT شوید.
تجهیزات تست اولتراسونیک UT
تست اولتراسونیک با استفاده از امواج صوتی فرکانس بالا، برای بررسی داخل قطعه و اندازه‌گیری ضخامت به کار می‌رود. دستگاه‌های عیب‌یاب اولتراسونیک و ضخامت‌سنج‌ها کاربردهای متفاوتی دارند و باید متناسب با هدف بازرسی انتخاب شوند.
در این روش، علاوه بر دستگاه، انتخاب پراب، کابل، بلوک مرجع و ماده کوپلنت مناسب اهمیت دارد. جنس قطعه، ضخامت، هندسه سطح و نوع ناپیوستگی موردنظر، بر انتخاب تجهیزات اثر می‌گذارند. برای بررسی محصولات مرتبط، دسته تجهیزات تست اولتراسونیک UT را مشاهده کنید.
تجهیزات بازرسی چشمی جوش VT
بازرسی چشمی یکی از روش‌های پایه در کنترل کیفیت جوش و قطعات است و می‌تواند پیش از جوشکاری، هنگام اجرا و پس از آن انجام شود. این روش برای بررسی وضعیت ظاهری، برخی ناپیوستگی‌های سطحی و کنترل ابعاد قابل دسترس کاربرد دارد.

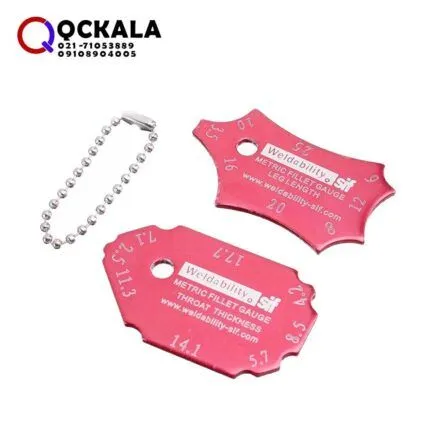

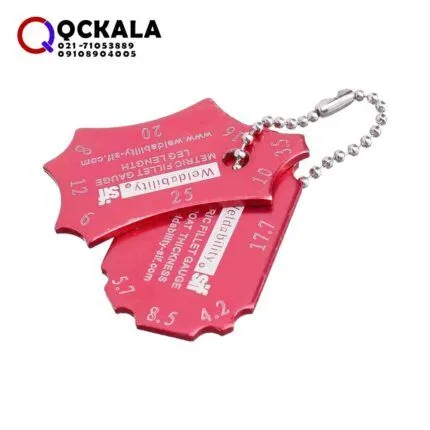

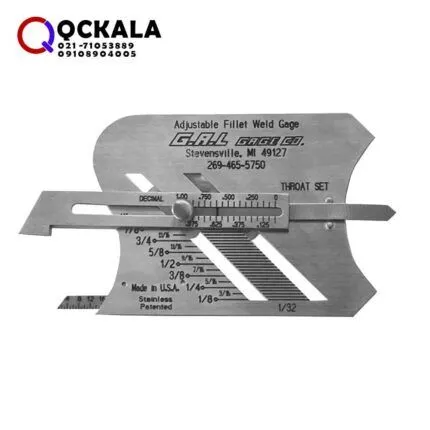

گیج‌های جوش، آینه‌های بازرسی، ذره‌بین‌ها و ابزارهای مشاهده نواحی دور از دسترس، بسته به نیاز پروژه در این گروه قرار می‌گیرند. نور کافی، دسترسی مناسب و انتخاب ابزار متناسب با اندازه‌گیری، در کیفیت بازرسی مؤثر هستند. محصولات مرتبط را در دسته تجهیزات بازرسی چشمی جوشکاری VT بررسی کنید.
تجهیزات تست ذرات مغناطیسی MT
تست ذرات مغناطیسی برای شناسایی ناپیوستگی‌های سطحی و نزدیک به سطح در مواد فرومغناطیسی، مانند بسیاری از فولادها استفاده می‌شود. این روش برای موادی مانند آلومینیوم و بسیاری از فولادهای زنگ‌نزن آستنیتی مناسب نیست.

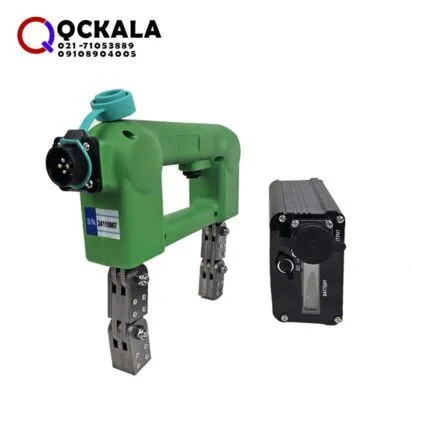

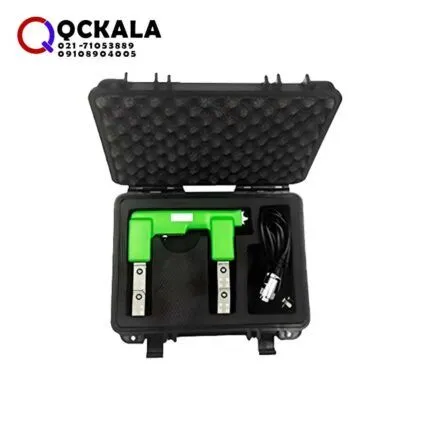

یوک مغناطیسی، ذرات مغناطیسی خشک یا معلق، رنگ زمینه سفید و ابزارهای کنترل شرایط آزمون، از تجهیزات و مواد مرتبط با این روش هستند. در آزمون فلورسنت، چراغ UV-A و تجهیزات سنجش متناسب با دستورالعمل نیز اهمیت دارند. برای مشاهده محصولات، به دسته تجهیزات تست ذرات مغناطیسی MT مراجعه کنید.
تجهیزات تست مایعات نافذ PT
تست مایعات نافذ برای آشکارسازی ناپیوستگی‌های باز به سطح در مواد غیرمتخلخل کاربرد دارد. این روش، با انتخاب مواد سازگار، روی طیف متنوعی از قطعات فلزی و برخی مواد غیرفلزی قابل استفاده است؛ اما برای تشخیص عیوب کاملاً داخلی مناسب نیست.
مواد نافذ رنگی یا فلورسنت، پاک‌کننده‌ها و آشکارسازها از اقلام اصلی این روش هستند. تمیزی سطح، زمان نفوذ و سازگاری مواد مصرفی با قطعه و دستورالعمل آزمون، بر نتیجه اثر می‌گذارند. برای بررسی محصولات این گروه، وارد دسته تجهیزات تست مایعات نافذ PT شوید.
کدام روش بازرسی غیرمخرب برای کار شما مناسب است؟
جدول زیر یک راهنمای اولیه برای شناخت کاربرد روش‌هاست. انتخاب نهایی باید با توجه به مشخصات قطعه و الزامات پروژه انجام شود.
| روش بازرسی | کاربرد اصلی | نکته مهم در انتخاب |
|---|---|---|
| RT | تصویربرداری از ساختار داخلی جوش و قطعه | جنس، ضخامت، هندسه و الزامات حفاظت پرتوی |
| UT | عیب‌یابی داخلی یا اندازه‌گیری ضخامت، بسته به دستگاه | انتخاب دستگاه، پراب و روش کالیبراسیون مناسب |
| VT | بررسی ظاهر و کنترل ابعاد قابل دسترس | دسترسی، روشنایی و ابزار مشاهده یا اندازه‌گیری |
| MT | شناسایی ناپیوستگی‌های سطحی و نزدیک به سطح | فرومغناطیسی بودن قطعه و جهت میدان مغناطیسی |
| PT | شناسایی ناپیوستگی‌های باز به سطح | غیرمتخلخل بودن قطعه و آماده‌سازی صحیح سطح |
راهنمای انتخاب و خرید تجهیزات NDT
پیش از خرید دستگاه یا مواد مصرفی بازرسی غیرمخرب، موارد زیر را مشخص کنید:
- هدف بازرسی: شناسایی ترک سطحی، بررسی عیوب داخلی، اندازه‌گیری ضخامت یا کنترل ابعاد جوش.
- مشخصات قطعه: جنس، ضخامت، شکل هندسی، وضعیت سطح و وجود رنگ یا پوشش.
- الزامات پروژه: روش آزمون، استاندارد مرجع، دستورالعمل و حساسیت موردنیاز.
- شرایط استفاده: کارگاهی یا آزمایشگاهی بودن محیط، دسترسی به برق، دمای کار و نیاز به حمل دستگاه.
- اقلام همراه: پراب، کابل، بلوک مرجع، مواد مصرفی و سایر لوازم موردنیاز.
- خدمات موردنیاز: مدارک فنی، شرایط ضمانت، آموزش یا کالیبراسیون، در صورت ارائه برای محصول انتخابی.
بررسی این اطلاعات پیش از استعلام، به انتخاب دقیق‌تر و جلوگیری از خرید تجهیزات ناسازگار یا ناقص کمک می‌کند.
قیمت تجهیزات بازرسی غیرمخرب به چه عواملی بستگی دارد؟
قیمت تجهیزات NDT با توجه به روش بازرسی، نوع محصول، برند، مدل، قابلیت‌ها و اقلام همراه متفاوت است. برای مثال، قیمت یک دستگاه به‌تنهایی با مجموعه‌ای شامل پراب، کابل و بلوک مرجع یکسان نیست.
در مواد مصرفی نیز نوع ماده، حجم بسته‌بندی، شرایط نگهداری و الزامات فنی موردنیاز پروژه اهمیت دارند. برای مقایسه پیشنهادهای فروش، مشخصات دقیق و اقلام همراه را در شرایط یکسان بررسی کنید.
برای استعلام قیمت تجهیزات NDT چه اطلاعاتی ارسال کنیم؟
نام یا مدل محصول، تعداد و اقلام همراه موردنیاز را اعلام کنید. اگر مدل مشخص نیست، جنس و ضخامت قطعه، هدف بازرسی و استاندارد یا دستورالعمل پروژه را ارسال کنید.
