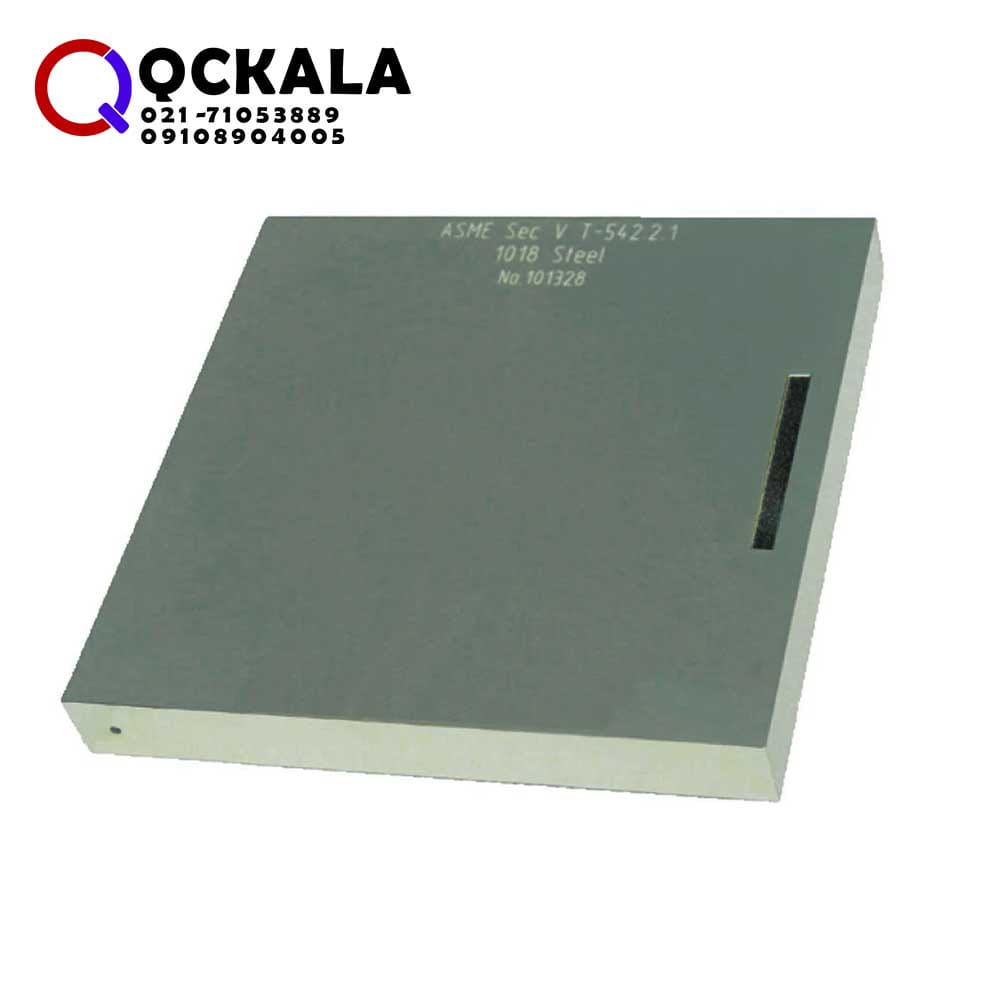

بلوک کالیبراسیون DAC 19mm basic

توضیحات

بلوک کالیبراسیون DAC 19mm basic

بلوک کالیبراسیون DAC 19mm Basic یکی از تجهیزات کاربردی و دقیق برای کالیبراسیون و تنظیم دستگاه‌های تست التراسونیک (UT) است. این بلوک با ابعاد مهندسی‌شده و دقت ساخت بالا، برای تنظیم حساسیت، بررسی دامنه و ترسیم منحنی DAC (Distance Amplitude Correction) مورد استفاده قرار می‌گیرد و می‌تواند نقش مهمی در افزایش دقت و قابلیت اطمینان آزمون‌های غیرمخرب التراسونیک داشته باشد.

بلوک DAC مدل 19mm Basic از فولاد کربنی A516 ساخته شده و با ضخامت 19 میلی‌متر، تلرانس ابعادی دقیق و طراحی مطابق الزامات ASME Section V، گزینه‌ای مناسب برای بازرسان فنی، کارشناسان NDT، آزمایشگاه‌های تست غیرمخرب و واحدهای کنترل کیفیت صنایع مختلف محسوب می‌شود.

بلوک کالیبراسیون DAC چیست؟

در آزمون التراسونیک، دامنه سیگنال بازتابی علاوه بر اندازه و نوع ناپیوستگی، تحت تأثیر فاصله آن از پراب نیز قرار دارد. به همین دلیل برای ارزیابی صحیح پاسخ عیوب در عمق‌های مختلف، از منحنی DAC استفاده می‌شود.

بلوک کالیبراسیون DAC دارای بازتاب‌دهنده‌ها و ابعاد مشخص و کنترل‌شده‌ای است که امکان ایجاد پاسخ‌های مرجع در فواصل مختلف را فراهم می‌کند. بازرس با استفاده از این پاسخ‌ها می‌تواند تنظیمات دستگاه UT را انجام داده و منحنی DAC را برای ارزیابی دقیق‌تر سیگنال‌های حاصل از بازرسی ترسیم کند.

به همین دلیل، کیفیت ساخت و دقت ابعادی بلوک DAC تأثیر مستقیمی بر صحت فرآیند کالیبراسیون و نتایج آزمون التراسونیک دارد.

قیمت این محصول را می توانید از مجموعه بازرگانی کیوسی کالا QCKALA با 18 ماه گارانتی و ضمانت اصالت کالا دریافت نمائید.این محصولات و مابقی محصولات در این حوزه را میتوانید در دسته تست بلوک کالیبراسیون به راحتی مشاهده کنید.

مشخصات فنی بلوک DAC 19mm Basic

نام محصول: بلوک کالیبراسیون DAC 19mm Basic
نوع محصول: Calibration Block
مدل: DAC 19mm Basic
جنس: فولاد کربنی A516
ضخامت: 19 میلی‌متر
پهنای طراحی‌شده: 6T (100 mm)
تلرانس ابعادی: 20 میکرون
استاندارد: ASME Section V
روش آزمون مرتبط: Ultrasonic Testing – UT
کاربرد: کالیبراسیون، تنظیم DAC و آزمون عیب‌یابی
متعلقات: کیف برزنتی

ویژگی‌های بلوک کالیبراسیون DAC 19mm Basic

یکی از مهم‌ترین مزیت‌های این بلوک، دقت ابعادی بالا با تلرانس 20 میکرون است. چنین دقتی در ساخت یک بلوک کالیبراسیون اهمیت زیادی دارد، زیرا کوچک‌ترین اختلاف در ابعاد مرجع می‌تواند روی تنظیمات دستگاه و نتایج حاصل از آزمون UT اثر بگذارد.

استفاده از فولاد کربنی A516 نیز این محصول را برای بسیاری از کاربردهای صنعتی مرتبط با تجهیزات و سازه‌های فولادی مناسب می‌کند.

طراحی بلوک مطابق ASME Sec V از دیگر ویژگی‌های مهم آن است. ASME Section V یکی از منابع شناخته‌شده در حوزه آزمون‌های غیرمخرب است و در بسیاری از پروژه‌های صنعتی مورد استناد قرار می‌گیرد.

این بلوک همچنین دارای چاپ لیزری دائمی و خوانا بوده و به همراه کیف برزنتی مقاوم ارائه می‌شود تا نگهداری و جابه‌جایی آن در محیط‌های صنعتی و پروژه‌ای آسان‌تر باشد.

کاربرد بلوک DAC در تست التراسونیک UT

کاربرد اصلی DAC 19mm Basic در تنظیم و کالیبراسیون سیستم‌های تست التراسونیک است. با استفاده از این بلوک، بازرس می‌تواند پاسخ‌های مرجع مورد نیاز برای تنظیم دستگاه و ترسیم منحنی DAC را به دست آورد.

از مهم‌ترین کاربردهای آن می‌توان به کالیبراسیون دقیق دستگاه‌های التراسونیک، تنظیم منحنی DAC، تنظیم حساسیت دستگاه، آزمون عیب‌یابی اتصالات و قطعات صنعتی و کنترل صحت اندازه‌گیری در آزمون UT اشاره کرد.

در نتیجه این محصول می‌تواند در پروژه‌هایی که کیفیت و قابلیت اطمینان نتایج تست التراسونیک اهمیت بالایی دارد، به‌عنوان یکی از ابزارهای مرجع مورد استفاده قرار گیرد.

منحنی DAC چه کاربردی دارد؟

DAC مخفف Distance Amplitude Correction است. در آزمون UT، سیگنال یک بازتاب‌دهنده مشابه در عمق‌های مختلف الزاماً دامنه یکسانی ایجاد نمی‌کند. با افزایش مسیر صوت، عواملی مانند تضعیف موج و ویژگی‌های انتشار صوت می‌توانند باعث تغییر دامنه سیگنال شوند.

منحنی DAC با استفاده از بازتاب‌های مرجع در فواصل مختلف تشکیل می‌شود و یک مبنای مقایسه‌ای در اختیار بازرس قرار می‌دهد. به این ترتیب، سیگنال‌های مشاهده‌شده هنگام بازرسی را می‌توان نسبت به سطح مرجع DAC بررسی کرد.

به همین دلیل بلوک کالیبراسیون DAC یکی از ابزارهای مهم در فرآیند تنظیم دستگاه و ارزیابی نتایج برخی آزمون‌های التراسونیک محسوب می‌شود.

جنس بلوک DAC 19mm Basic

این مدل از فولاد کربنی A516 ساخته شده است. انتخاب جنس بلوک مرجع در آزمون UT اهمیت زیادی دارد، زیرا خصوصیات آکوستیکی ماده در نحوه انتشار و بازتاب امواج التراسونیک مؤثر است.

بنابراین هنگام انتخاب بلوک کالیبراسیون، علاوه بر ابعاد و نوع طراحی بلوک، باید جنس آن نیز با نیاز آزمون و الزامات دستورالعمل بازرسی مورد توجه قرار گیرد.

استاندارد ASME Section V

طبق مشخصات این محصول، بلوک DAC 19mm Basic با ASME Section V مطابقت دارد. ASME Section V به الزامات و روش‌های مرتبط با آزمون‌های غیرمخرب می‌پردازد و در پروژه‌های صنعتی مختلف مورد استفاده قرار می‌گیرد.

در پروژه‌هایی که آزمون UT براساس یک کد، استاندارد یا دستورالعمل مشخص انجام می‌شود، انتخاب بلوک کالیبراسیون باید با الزامات همان روش اجرایی و مشخصات قطعه مورد آزمون هماهنگ باشد.

بلوک DAC 19 میلی‌متر برای چه صنایعی مناسب است؟

بلوک‌های کالیبراسیون UT در طیف وسیعی از صنایع مورد استفاده قرار می‌گیرند. این مدل می‌تواند با توجه به الزامات پروژه در حوزه‌هایی مانند نفت و گاز، پتروشیمی، پالایشگاه‌ها، نیروگاه‌ها، ساخت مخازن، سازه‌های فلزی، خطوط و لوله‌های صنعتی، خودروسازی، حمل‌ونقل، هوافضا و صنایع دفاعی مورد استفاده قرار گیرد.

همچنین آزمایشگاه‌های NDT، شرکت‌های بازرسی فنی، واحدهای QC و QA و مراکز آموزشی تست‌های غیرمخرب از مهم‌ترین مصرف‌کنندگان بلوک‌های کالیبراسیون التراسونیک هستند.

اهمیت دقت ساخت بلوک کالیبراسیون

بلوک کالیبراسیون یک قطعه معمولی نیست؛ بلکه یک مرجع برای تنظیم سیستم اندازه‌گیری و آزمون محسوب می‌شود. بنابراین دقت ساخت آن اهمیت ویژه‌ای دارد.

در مدل DAC 19mm Basic، تلرانس ابعادی 20 میکرون در مشخصات محصول ذکر شده است. دقت ابعادی بالا باعث می‌شود بازرس بتواند با اطمینان بیشتری از بلوک برای فرآیندهای کالیبراسیون و تنظیم دستگاه استفاده کند.

مزایای DAC 19mm Basic

از نقاط برجسته این بلوک می‌توان به دقت ابعادی بالا، ساخت از فولاد کربنی A516، ضخامت 19 میلی‌متر، طراحی مناسب برای کالیبراسیون تجهیزات UT، مطابقت با ASME Section V، چاپ لیزری دائمی و ارائه به همراه کیف برزنتی اشاره کرد.

ترکیب این مشخصات باعث شده بلوک کالیبراسیون DAC 19mm Basic برای استفاده حرفه‌ای توسط کارشناسان تست‌های غیرمخرب و بازرسان صنعتی گزینه‌ای کاربردی باشد.

خرید بلوک کالیبراسیون DAC 19mm Basic از QCKALA

اگر برای انجام تست‌های التراسونیک به یک بلوک کالیبراسیون DAC 19 میلی‌متر نیاز دارید، پیش از خرید باید عواملی مانند جنس بلوک، ضخامت، استاندارد مورد نیاز پروژه، نوع دستگاه UT و روش اجرایی آزمون را بررسی کنید.

QCKALA (کیوسی کالا) به‌عنوان مجموعه تخصصی تأمین تجهیزات بازرسی، کنترل کیفیت و اندازه‌گیری صنعتی، امکان تأمین بلوک‌های کالیبراسیون مورد استفاده در آزمون‌های غیرمخرب را فراهم می‌کند.

برای دریافت اطلاعات بیشتر درباره قیمت بلوک DAC 19mm Basic، موجودی، مشخصات فنی و انتخاب بلوک مناسب برای دستگاه التراسونیک می‌توانید با کارشناسان کیوسی کالا در ارتباط باشید.

سوالات متداول درباره بلوک کالیبراسیون DAC 19mm Basic

بلوک DAC 19mm Basic چه کاربردی دارد؟
این بلوک برای کالیبراسیون و تنظیم تجهیزات تست التراسونیک، تنظیم حساسیت و ایجاد یا تنظیم منحنی DAC مورد استفاده قرار می‌گیرد.

ضخامت این بلوک چقدر است؟
ضخامت مدل DAC 19mm Basic برابر با 19 میلی‌متر است.

جنس بلوک DAC چیست؟
طبق مشخصات محصول، این بلوک از فولاد کربنی A516 ساخته شده است.

تلرانس ابعادی بلوک چقدر است؟
تلرانس ابعادی اعلام‌شده برای این محصول 20 میکرون است.

این بلوک با چه استانداردی مطابقت دارد؟
این مدل مطابق مشخصات ارائه‌شده با ASME Section V مطابقت دارد.

آیا بلوک DAC همراه کیف عرضه می‌شود؟
بله، در مشخصات محصول کیف برزنتی به‌عنوان متعلقات ذکر شده است.
