کمبریج گیج جوشکاری اینسایز INSIZE Welding Gage
5,900,000 تومان

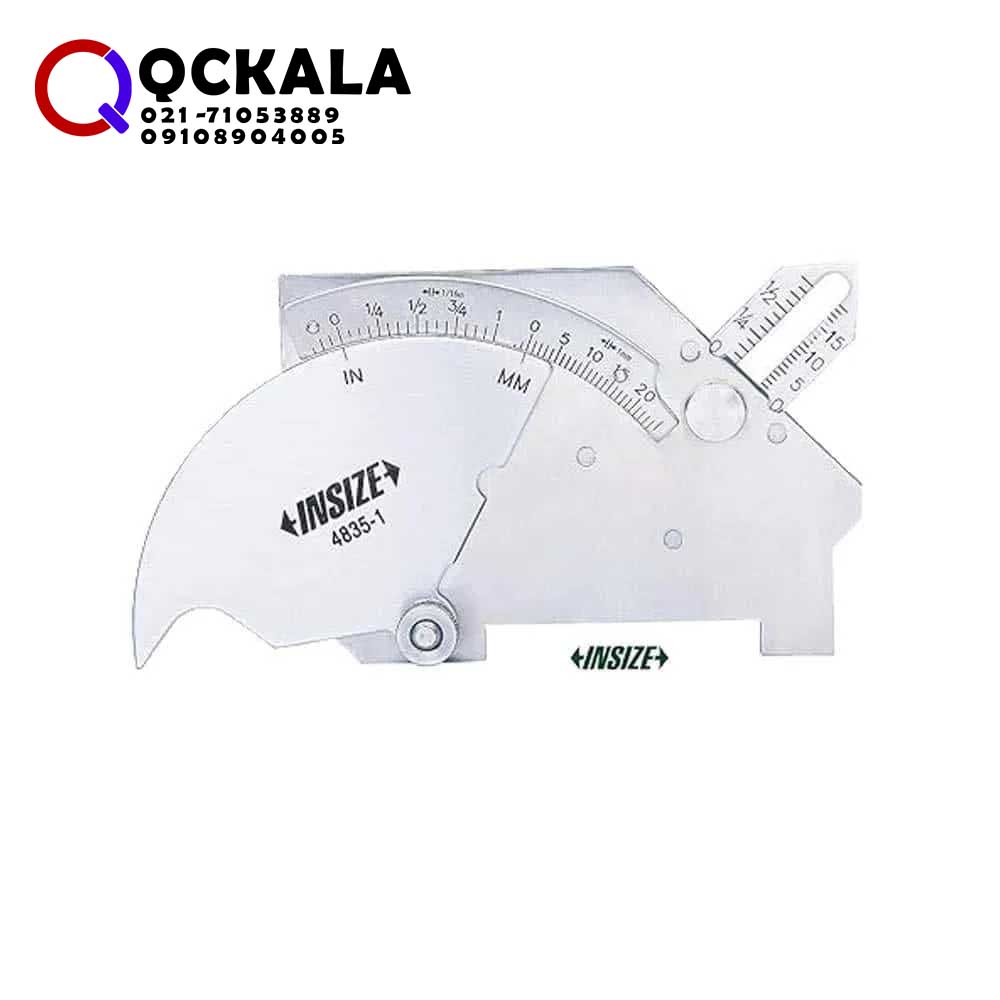

گیج جوشکاری اینسایز INSIZE 4835-1 یک ابزار چندمنظوره حرفه‌ای از جنس استنلس استیل برای اندازه‌گیری ارتفاع گرده جوش، عمق آندرکات، اختلاف سطح، اندازه گلویی جوش و زاویه آماده‌سازی اتصال است. این گیج با طراحی کاربردی و قابلیت اندازه‌گیری چندین پارامتر، گزینه‌ای مناسب برای بازرسان جوش، مهندسان کنترل کیفیت و صنایع نفت، گاز و سازه‌های فلزی محسوب می‌شود. عرضه از فروشگاه تخصصی کیوسی کالا QCKALA.
توضیحات
| |
کمبریج گیج جوشکاری اینسایز INSIZE Welding Gage
گیج جوشکاری اینسایز INSIZE 4835-1 یکی از ابزارهای تخصصی و کاربردی در حوزه بازرسی جوش و کنترل کیفیت اتصالات فلزی است که برای اندازه‌گیری پارامترهای مختلف جوشکاری طراحی شده است. این گیج چندمنظوره با قابلیت اندازه‌گیری ارتفاع گرده جوش، عمق آندرکات، اختلاف سطح قطعات، اندازه گلویی جوش و زاویه آماده‌سازی اتصال، انتخابی مناسب برای مهندسان جوش، بازرسان فنی و کارشناسان کنترل کیفیت محسوب می‌شود.
گیج جوش INSIZE مدل 4835-1 از جنس استنلس استیل (فولاد ضدزنگ) ساخته شده و با برخورداری از درجه‌بندی دقیق و طراحی کاربردی، امکان انجام اندازه‌گیری‌های مختلف را با یک ابزار فراهم می‌کند.
این محصول برای استفاده در پروژه‌های صنعتی، ساخت سازه‌های فولادی، صنایع نفت و گاز، پتروشیمی، خطوط لوله و کارگاه‌های ساخت تجهیزات فلزی کاربرد دارد.
فروشگاه تخصصی کیوسی کالا QCKALA این محصول را برای تأمین نیازهای تخصصی بازرسان جوش و کارشناسان کنترل کیفیت عرضه می‌کند.
این ابزار با دقت بالا و دوام عالی، به مهندسان کیفیت و تکنسین‌های خطوط تولید کمک می‌کند تا ابعاد قطعات را مطابق استاندارد بررسی و ثبت نمایند.این محصول و مابقی محصولات در این حوزه را میتوانید در دسته گیج جوشکاری به راحتی پیدا کنید.

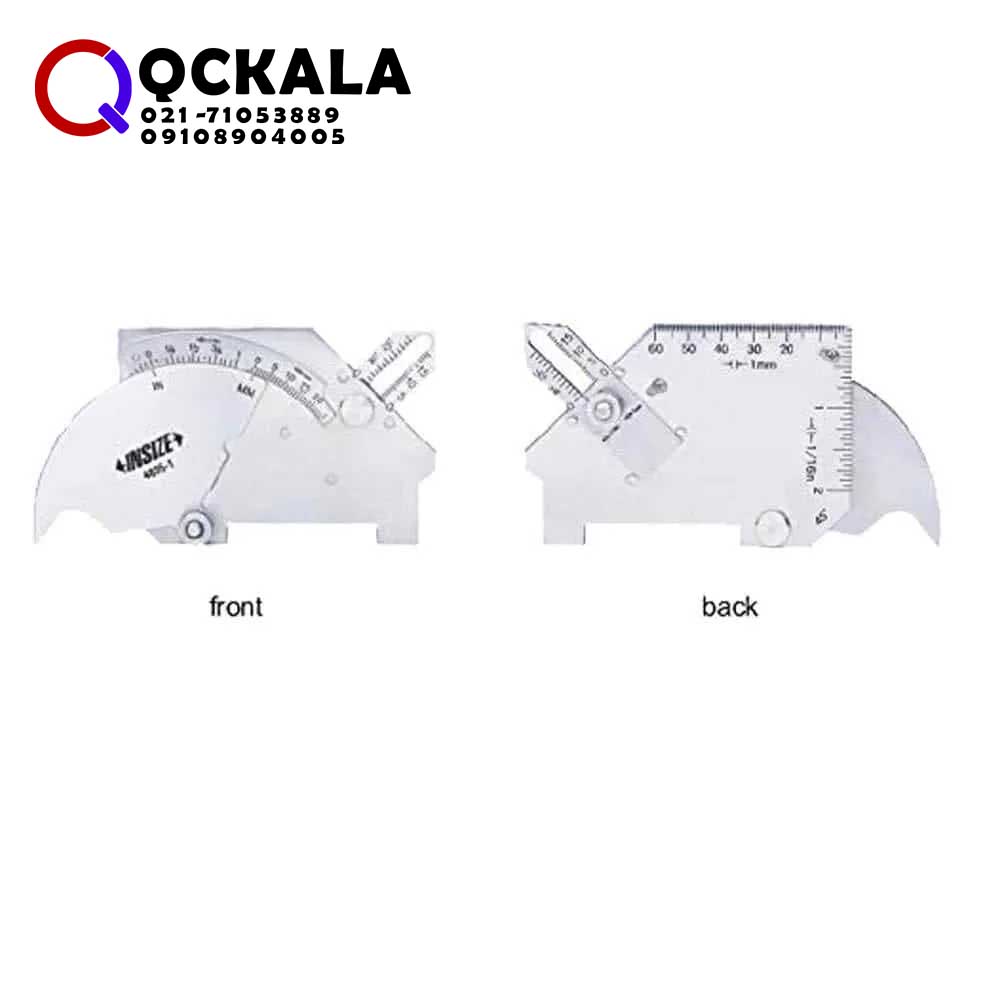

کاتالوگ کمبریج گیج جوشکاری اینسایز INSIZE Welding Gage
کاتالوگ کمبریج گیج جوشکاری اینسایز INSIZE Welding Gage
ویژگی‌های گیج جوشکاری INSIZE 4835-1
یکی از مهم‌ترین مزایای گیج جوشکاری اینسایز، امکان بررسی چندین پارامتر هندسی جوش با استفاده از یک ابزار اندازه‌گیری است. این ویژگی باعث می‌شود بازرس بدون نیاز به حمل چندین گیج مجزا، اندازه‌گیری‌های موردنیاز خود را انجام دهد.
مهم‌ترین ویژگی‌های این محصول عبارت‌اند از:
- قابلیت اندازه‌گیری چندمنظوره: اندازه‌گیری ارتفاع گرده جوش، ارتفاع ساق جوش گوشه، اختلاف سطح، عمق بریدگی کناره جوش، اندازه گلویی و زاویه آماده‌سازی اتصال.
- ساختار فولاد ضدزنگ: مقاومت مناسب در برابر خوردگی و شرایط متداول محیط‌های صنعتی.
- مقیاس قابل تنظیم: امکان تنظیم مقیاس برای جبران اثر سایش نشانگر و حفظ عملکرد اندازه‌گیری.
- طراحی مکانیکی کاربردی: مناسب برای استفاده در محیط‌های کارگاهی و پروژه‌های بازرسی جوش.
- درجه‌بندی خوانا: امکان مشاهده و قرائت مقادیر اندازه‌گیری روی مقیاس‌های دستگاه.
- اندازه‌گیری زاویه: قابلیت بررسی زاویه آماده‌سازی اتصال تا 60 درجه و کنترل زاویه 45 درجه.
مشخصات فنی گیج جوشکاری اینسایز INSIZE 4835-1
مشخصات فنی این گیج مطابق اطلاعات محصول به شرح زیر است:
| پارامتر اندازه‌گیری | محدوده اندازه‌گیری | تقسیم‌بندی | دقت |
|---|---|---|---|
| ارتفاع گرده جوش (Crown Height) | 0 تا 25 میلی‌متر | 1 میلی‌متر | ±0.5 میلی‌متر |
| ارتفاع ساق جوش گوشه (Fillet Weld Leg Height) | 0 تا 25 میلی‌متر | 1 میلی‌متر | ±0.5 میلی‌متر |
| اختلاف سطح (Misalignment) | 0 تا 25 میلی‌متر | 1 میلی‌متر | ±0.5 میلی‌متر |
| عمق آندرکات (Undercut Depth) | 0 تا 2 میلی‌متر | 1 میلی‌متر | ±0.5 میلی‌متر |
| اندازه گلویی جوش (Fillet Weld Throat Size) | 0 تا 20 میلی‌متر | 1 میلی‌متر | ±0.5 میلی‌متر |
| زاویه آماده‌سازی اتصال | 0 تا 60 درجه | 5 درجه | ±1 درجه |
| اندازه‌گیری طول | 0 تا 60 میلی‌متر | 1 میلی‌متر | ±0.5 میلی‌متر |
| کنترل زاویه 45 درجه | زاویه ثابت 45 درجه | — | ±1 درجه |
برند: INSIZE
مدل: 4835-1
نوع محصول: گیج مکانیکی چندمنظوره بازرسی جوش
جنس بدنه: استنلس استیل
نوع اندازه‌گیری: مکانیکی و دستی
کاربردهای گیج جوشکاری اینسایز مدل 4835-1
1. اندازه‌گیری ارتفاع گرده جوش (Crown Height)
ارتفاع گرده جوش یکی از پارامترهای مهم در بررسی هندسه اتصالات جوشی است. افزایش بیش از اندازه ارتفاع گرده ممکن است بر کیفیت ظاهری و عملکرد اتصال تأثیر بگذارد.
گیج INSIZE 4835-1 امکان اندازه‌گیری ارتفاع گرده جوش را در محدوده 0 تا 25 میلی‌متر فراهم می‌کند.
بازرسان جوش می‌توانند با استفاده از این قابلیت، ارتفاع جوش را اندازه‌گیری کرده و با مقادیر مجاز تعیین‌شده در نقشه‌ها و دستورالعمل‌های فنی مقایسه کنند.
2. اندازه‌گیری ارتفاع ساق جوش گوشه (Fillet Weld Leg Height)
در اتصالات جوش گوشه، اندازه ساق جوش یکی از پارامترهای مهم هندسی محسوب می‌شود.
این گیج قابلیت اندازه‌گیری ارتفاع ساق جوش گوشه تا 25 میلی‌متر را دارد و به بازرسان کمک می‌کند ابعاد جوش اجراشده را با مشخصات طراحی مقایسه کنند.
این ویژگی در بازرسی سازه‌های فلزی، اتصالات تیر و ستون و تجهیزات صنعتی کاربرد فراوانی دارد.
3. اندازه‌گیری اختلاف سطح قطعات (Misalignment)
اختلاف سطح یا High-Low زمانی ایجاد می‌شود که دو قطعه در محل اتصال جوشی در یک راستا قرار نگرفته باشند.
این وضعیت می‌تواند بر هندسه اتصال و توزیع تنش در قطعه تأثیرگذار باشد.
گیج جوشکاری اینسایز با قابلیت اندازه‌گیری اختلاف سطح تا 25 میلی‌متر، ابزاری مناسب برای بررسی هم‌راستایی قطعات در اتصالات جوشی است.
4. اندازه‌گیری عمق آندرکات (Undercut Depth)
آندرکات یا بریدگی کناره جوش یکی از ناپیوستگی‌های شناخته‌شده در فرآیند جوشکاری است که به‌صورت شیار در امتداد لبه جوش ایجاد می‌شود.
اندازه‌گیری عمق این ناپیوستگی برای ارزیابی کیفیت جوش اهمیت زیادی دارد.
گیج INSIZE 4835-1 قابلیت اندازه‌گیری عمق آندرکات را در محدوده 0 تا 2 میلی‌متر فراهم می‌کند.
این قابلیت برای بازرسی چشمی جوش (VT) و بررسی انطباق هندسه جوش با الزامات فنی کاربرد دارد.
5. اندازه‌گیری اندازه گلویی جوش (Fillet Weld Throat Size)
اندازه گلویی جوش یکی از پارامترهای مهم در ارزیابی هندسه اتصالات جوش گوشه است.
این پارامتر با ابعاد مؤثر اتصال ارتباط دارد و بررسی آن در کنترل کیفیت جوش اهمیت ویژه‌ای پیدا می‌کند.
گیج جوش اینسایز مدل 4835-1 امکان اندازه‌گیری اندازه گلویی جوش را تا 20 میلی‌متر فراهم می‌سازد.
6. اندازه‌گیری زاویه آماده‌سازی اتصال (Angle of Preparation)
زاویه آماده‌سازی لبه قطعات پیش از جوشکاری می‌تواند بر دسترسی به ریشه اتصال، اجرای صحیح پاس‌های جوش و کیفیت نهایی اتصال تأثیرگذار باشد.
این گیج امکان اندازه‌گیری زاویه آماده‌سازی اتصال را در محدوده 0 تا 60 درجه با تقسیم‌بندی 5 درجه فراهم می‌کند.
این قابلیت برای بررسی آماده‌سازی اتصالات پیش از اجرای عملیات جوشکاری مفید است.
7. اندازه‌گیری طول و کنترل زاویه 45 درجه
علاوه بر قابلیت‌های تخصصی بازرسی جوش، این ابزار دارای مقیاس اندازه‌گیری طول تا 60 میلی‌متر است.
همچنین امکان بررسی زاویه 45 درجه با دقت ±1 درجه را فراهم می‌کند.
این ویژگی‌ها باعث افزایش کارایی گیج در عملیات اندازه‌گیری و کنترل ابعادی قطعات فلزی می‌شوند.
مزایای استفاده از گیج جوش چندمنظوره INSIZE
استفاده از ابزارهای مناسب اندازه‌گیری در فرآیند کنترل کیفیت جوشکاری نقش مهمی در شناسایی ناپیوستگی‌های ظاهری و بررسی انطباق ابعاد اتصال با نقشه‌های مهندسی دارد.
گیج جوشکاری اینسایز مدل 4835-1 با ترکیب چند قابلیت اندازه‌گیری، مزایای متعددی ارائه می‌دهد.
کاهش تعداد ابزارهای موردنیاز: با استفاده از یک گیج می‌توان چندین پارامتر مختلف جوش را بررسی کرد.
افزایش سرعت بازرسی: طراحی چندمنظوره دستگاه به بازرس کمک می‌کند اندازه‌گیری‌های متوالی را سریع‌تر انجام دهد.
دوام مناسب: بدنه استنلس استیل برای استفاده در محیط‌های صنعتی طراحی شده است.
قابلیت حمل آسان: طراحی دستی و مکانیکی دستگاه استفاده از آن را در محیط‌های کارگاهی امکان‌پذیر می‌کند.
عدم نیاز به باتری: عملکرد مکانیکی گیج باعث می‌شود برای انجام اندازه‌گیری‌ها به منبع تغذیه الکتریکی نیاز نداشته باشد.
گیج جوشکاری INSIZE 4835-1 در چه صنایعی استفاده می‌شود؟
این ابزار در مجموعه‌های صنعتی و واحدهایی که با ساخت و بازرسی اتصالات جوشی سروکار دارند، کاربرد دارد.
از مهم‌ترین حوزه‌های استفاده می‌توان به موارد زیر اشاره کرد:
- صنایع نفت، گاز و پتروشیمی: کنترل هندسه جوش در خطوط لوله، مخازن و تجهیزات فلزی.
- ساخت سازه‌های فولادی: بررسی ابعاد جوش و اختلاف سطح اتصالات در پروژه‌های ساختمانی و صنعتی.
- مخازن تحت فشار: اندازه‌گیری پارامترهای هندسی جوش در مراحل ساخت و کنترل کیفیت.
- صنایع کشتی‌سازی: بررسی اتصالات جوشی در سازه‌ها و قطعات فلزی.
- کارگاه‌های ساخت تجهیزات صنعتی: کنترل ابعاد جوش در فرآیند تولید.
- واحدهای کنترل کیفیت و بازرسی فنی: انجام اندازه‌گیری‌های مرتبط با بازرسی چشمی جوش.
- پروژه‌های پایپینگ: کنترل آماده‌سازی اتصال و اختلاف سطح قطعات پیش از جوشکاری.
تفاوت گیج جوشکاری چندمنظوره با گیج‌های تک‌کاره
گیج‌های تک‌کاره معمولاً برای بررسی یک پارامتر مشخص مانند عمق آندرکات یا ارتفاع گرده جوش طراحی می‌شوند.
در مقابل، گیج جوشکاری چندمنظوره INSIZE 4835-1 مجموعه‌ای از قابلیت‌های اندازه‌گیری را در یک ابزار ارائه می‌دهد.
این ویژگی به‌ویژه برای بازرسانی که در پروژه‌های صنعتی به‌صورت مداوم با اتصالات مختلف سروکار دارند، کاربردی است.
بااین‌حال، انتخاب ابزار اندازه‌گیری باید متناسب با محدوده، دقت موردنیاز و الزامات دستورالعمل بازرسی انجام شود.
راهنمای استفاده از گیج جوشکاری اینسایز
برای دستیابی به اندازه‌گیری قابل‌اعتماد، ابتدا باید سطح قطعه و محل جوش از آلودگی‌هایی که مانع قرارگیری صحیح گیج می‌شوند، پاک‌سازی شود.
سپس با توجه به نوع اندازه‌گیری، قسمت مناسب گیج روی اتصال قرار می‌گیرد و نشانگر یا مقیاس مربوطه تنظیم می‌شود.
پس از قرائت مقدار، نتیجه باید با نقشه‌های مهندسی، دستورالعمل بازرسی یا معیارهای پذیرش پروژه مقایسه شود.
پیش از استفاده نیز بررسی سلامت مکانیکی، وضعیت نشانگر و اعتبار کالیبراسیون دستگاه اهمیت دارد.
نکته مهم: گیج جوشکاری ابزاری برای اندازه‌گیری هندسه و ابعاد قابل‌دسترسی جوش است و جایگزین آزمون‌های غیرمخرب موردنیاز برای شناسایی عیوب داخلی اتصال نیست.
قیمت و خرید گیج جوشکاری اینسایز INSIZE 4835-1
اگر به دنبال خرید یک گیج جوشکاری چندمنظوره برای کنترل ابعادی اتصالات جوشی هستید، مدل INSIZE 4835-1 با بدنه فولاد ضدزنگ و قابلیت اندازه‌گیری پارامترهای مختلف جوش، یکی از گزینه‌های کاربردی برای بررسی است.
هنگام خرید گیج جوشکاری باید به محدوده اندازه‌گیری، دقت ابزار، کیفیت ساخت، مدل دستگاه و تناسب آن با نیازهای بازرسی توجه کرد.
فروشگاه تخصصی کیوسی کالا QCKALA در زمینه تأمین تجهیزات اندازه‌گیری صنعتی، ابزارهای بازرسی جوش و تجهیزات کنترل کیفیت فعالیت می‌کند.
برای اطلاع از قیمت گیج جوشکاری اینسایز INSIZE 4835-1، بررسی موجودی و دریافت مشاوره تخصصی میتوانید از طریق فروشگاه کیوسی کالا اقدام کنید.
توضیحات تکمیلی
| نام | کمبریج گیج جوشکاری اینسایز INSIZE Welding Gage |
|---|---|
| ساخت | چین |
| برند | INSIZE |
| مشخصات فنی.رنگ | استیل |
| مشخصات فنی.نوع | صنعتی |
| مشخصات فنی.گارانتی | 1 سال |
سوالات متداول
این ابزار برای اندازه‌گیری پارامترهای هندسی جوش از جمله ارتفاع گرده، ارتفاع ساق جوش گوشه، عمق آندرکات، اختلاف سطح، اندازه گلویی جوش و زاویه آماده‌سازی اتصال استفاده می‌شود.
بله. این گیج امکان اندازه‌گیری عمق آندرکات را در محدوده 0 تا 2 میلی‌متر فراهم می‌کند.
بدنه این دستگاه از استنلس استیل یا فولاد ضدزنگ ساخته شده است.
محدوده اندازه‌گیری ارتفاع گرده جوش در این مدل از 0 تا 25 میلی‌متر است.
بله. این ابزار برای اندازه‌گیری پارامترهای هندسی قابل‌دسترسی در بازرسی چشمی جوش (VT) کاربرد دارد.
زاویه آماده‌سازی اتصال در محدوده 0 تا 60 درجه با تقسیم‌بندی 5 درجه اندازه‌گیری می‌شود.
خیر. این مدل یک ابزار اندازه‌گیری مکانیکی است و بدون باتری کار می‌کند.
بله. این ابزار برای کنترل هندسه اتصالات جوشی در پروژه‌های پایپینگ، مخازن و سازه‌های فلزی قابل استفاده است؛ مشروط بر اینکه محدوده و دقت آن با الزامات بازرسی پروژه مطابقت داشته باشد.
