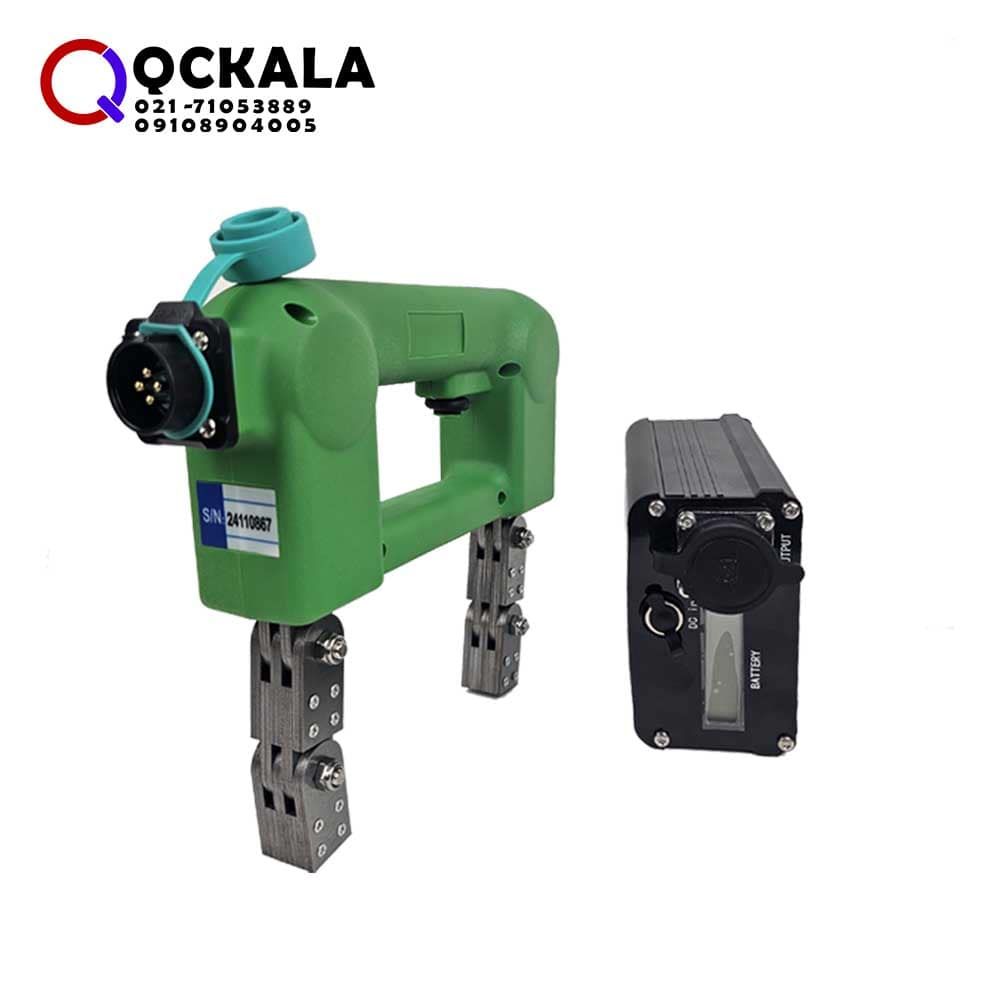

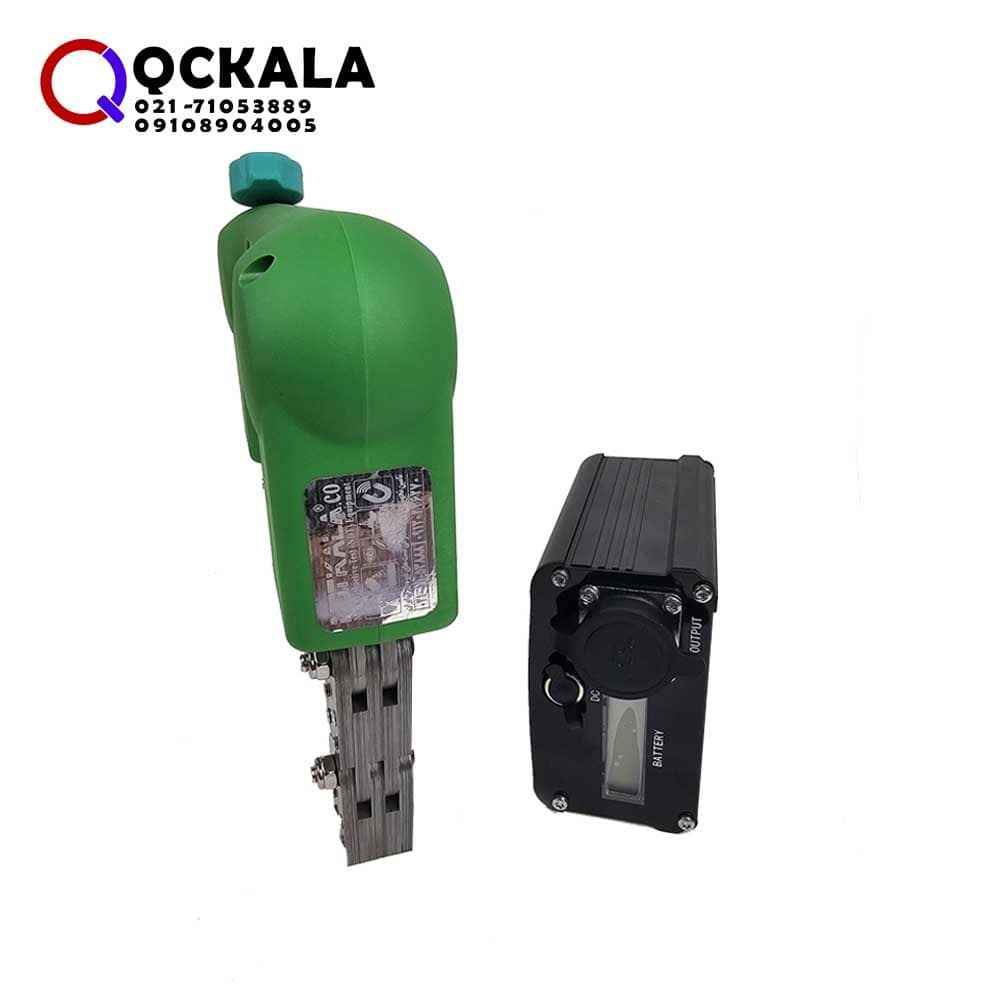

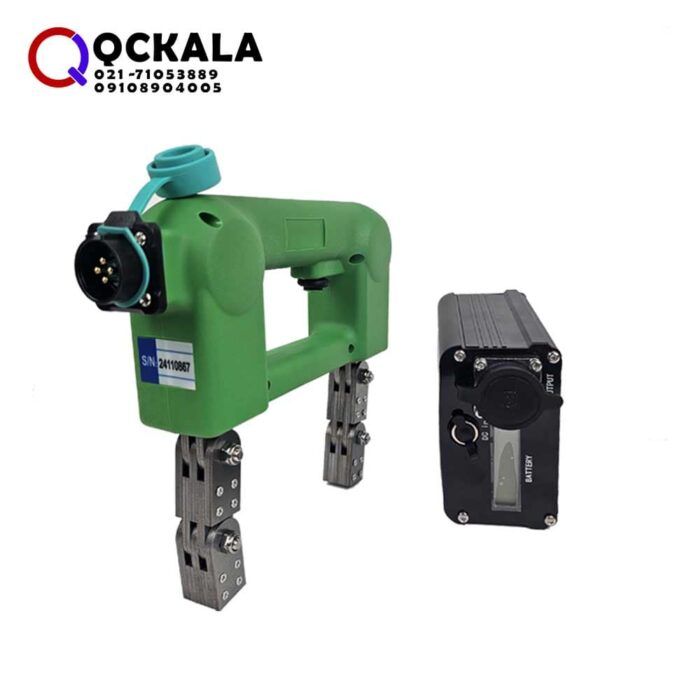

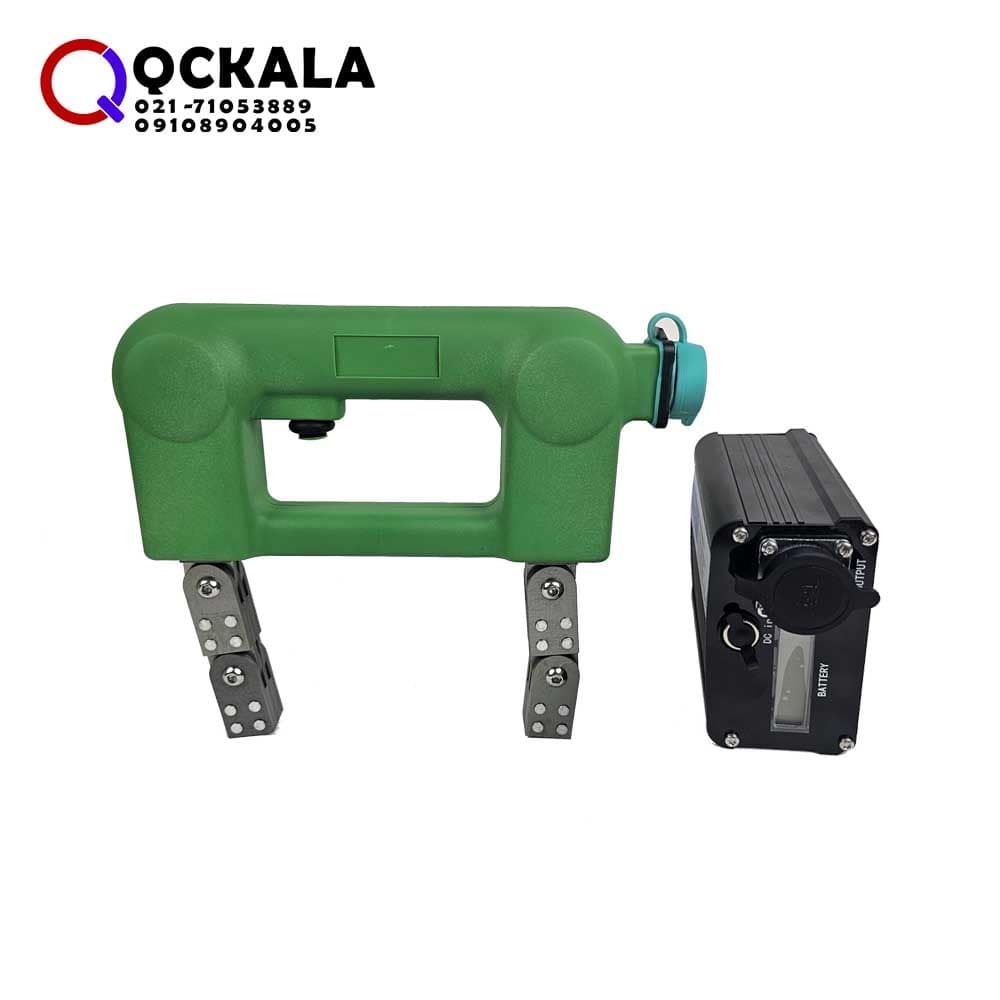

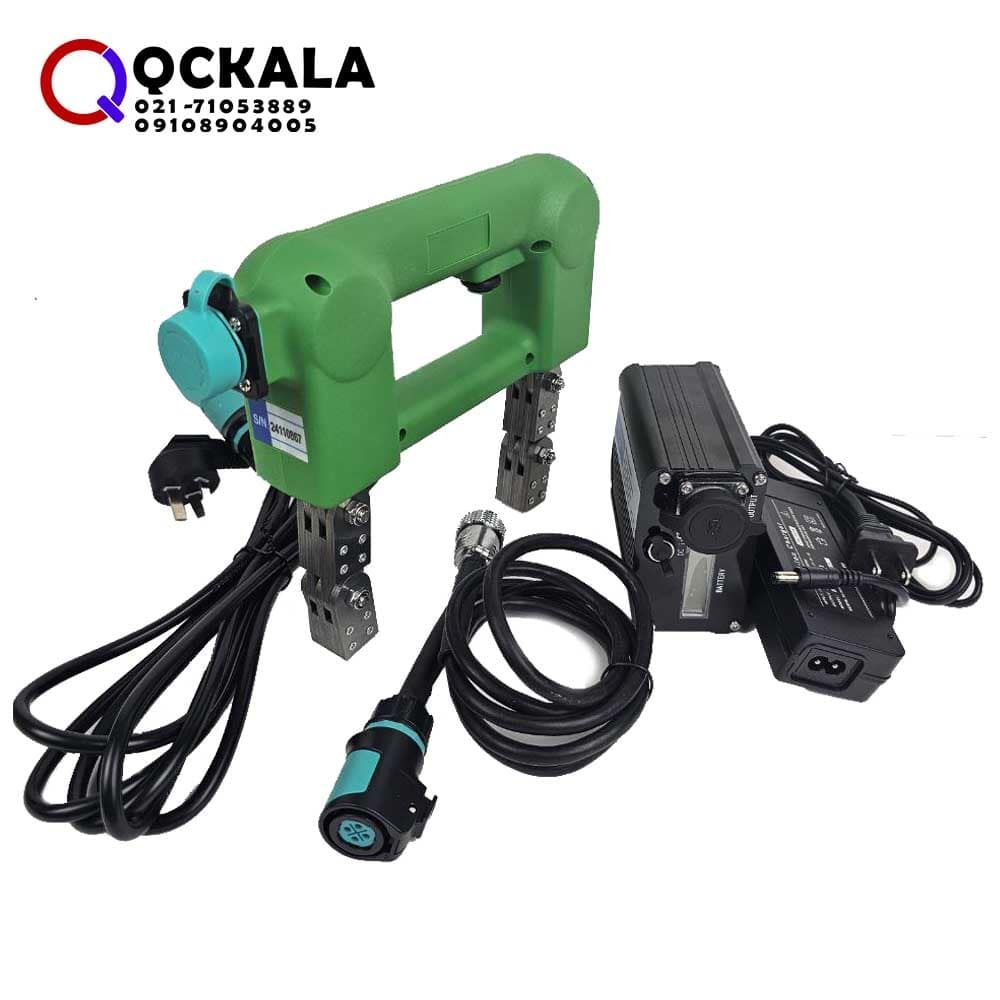

یوک تست ذرات مغناطیسی جیمتک JIMTEC AC/DC
87,000,000 تومان
توضیحات
| |
یوک تست ذرات مغناطیسی جیمتک JIMTEC AC/DC:
یوک تست ذرات مغناطیسی جیمتک JIMTEC AC/DC یکی از تجهیزات پیشرفته و پرکاربرد در حوزه بازرسی غیرمخرب (NDT) است. این دستگاه با استفاده از روش ذرات مغناطیسی، امکان شناسایی عیوب سطحی و زیرسطحی در مواد فرومغناطیسی را فراهم میکند. یوک تست جیمتک به دلیل طراحی حرفهای و قابلیتهای متنوع، مورد توجه بسیاری از صنایع قرار گرفته است.
قیمت یوک تست ذرات مغناطیسی جیمتک JIMTEC AC/DC را می توانید از مجموعه بازرگانی کیو سی کالا (QC KALA) با 1سال گارانتی و ضمانت اصالت کالا دریافت نمائید. این محصولات و مابقی محصولات در این حوضه را میتوانید در دسته دستگاه یوک YOKE به راحتی مشاهده کنید
دانلود کاتالوگ یوک تست ذرات مغناطیسی جیمتک JIMTEC AC/DC
ویژگیهای ردیاب عیوب مغناطیسی برند جیم تک مدل AC/DC:
۱. سه حالت منبع تغذیه قابل انتخاب:
- اتصال مستقیم به منبع AC: در مکانهایی که منبع تغذیه AC در دسترس است، دستگاه به طور مستقیم به برق متصل میشود.
- استفاده از بسته باتری AC: در مکانهای بدون دسترسی به برق، از بسته باتری AC برای تأمین انرژی دستگاه استفاده میشود.
- استفاده از بسته باتری DC: برای عملکرد مغناطیسی DC، بسته باتری DC نیز قابل استفاده است.
۲. امنیت و پایداری عملکرد:
- حفاظت از ولتاژ پایدار: بسته باتری AC دارای عملکرد حفاظتی در برابر خروجی ولتاژ ناپایدار، شارژ بیش از حد، جریان بیش از حد و تخلیه بیش از حد است.
- خاموششدن خودکار: در صورت ناکافی بودن نیروی بالابر، دستگاه به طور خودکار خاموش میشود تا از حساسیت تشخیص اطمینان حاصل شود.
۳. نمایش وضعیت دستگاه:
- نمایش قدرت باتری: دستگاه قادر به نمایش ظرفیت باتری فعلی است.
- هشدار صوتی: در صورت نیاز، دستگاه با زنگ هشدار، وضعیت خود را اطلاع میدهد.
۴. پایداری ولتاژ خروجی:
- تراشه میکروکامپیوتر داخلی: این تراشه ولتاژ خروجی را پایدار نگه میدارد تا حساسیت تشخیص عیوب تضمین شود.
۵. شدت مغناطیسی قابل تنظیم:
- کاربر میتواند شدت میدان مغناطیسی را بر اساس نیاز خود تنظیم کند تا دقت بازرسی افزایش یابد.
۶. طراحی کاربردی و قابل حمل:
- جیبهای کاری ویژه: این دستگاه دارای جیبهایی است که میتواند بسته باتری، تعلیق مغناطیسی، ماده کنتراست، پروب یوغ مغناطیسی و سایر لوازم جانبی را حمل کند.
- سبک و قابل حمل: طراحی ارگونومیک و سبک، استفاده از دستگاه را در محیطهای مختلف آسان میکند.
مشخصات فنی یوک MT برند جیم تک JIMTEC:
- دمای کاری: -10~40℃
- دمای ذخیره سازی: -20 تا 50 درجه سانتیگراد
- رطوبت نسبی: بدون متراکم شدن<80%
- افزایش دمای عملیات: <18℃
- چرخه کاری:>50%
- حساسیت: نمونه استاندارد نوع A1 شیارهای 15/50 به وضوح نمایش داده می شود
- حداقل تقویت AC: > 4.5 کیلوگرم (44N)، حداکثر تقویت AC: 7 کیلوگرم (68.6N)
- حداقل تقویت DC:> 18.1 کیلوگرم (177N)، حداکثر تقویت DC: 23 کیلوگرم (225N)
جدول مشخصات فنی دستگاه یوک تست ذرات مغناطیسی جیمتک JIMTEC AC/DC
Technical parameters
| Magnetic yoke flaw detector | Y-1 | Y-2 | Y-8 |
| Electrode spacing | 0～210mm | 0～210mm | 0～210mm |
| Maximum current | 2.8A | 2.8A | 2.8A |
| Weight | 2.2kg | 2.2kg | 2.2kg |
| Main function | 1) AC magnetization (direct insert power supply) | 1) AC magnetization (direct insert power supply);2) DC magnetization (with MT-500 DC magnetization power supply) | 1) AC magnetization (direct insert power supply)2) AC magnetization (with MT-600 ) |
Parameter table of magnetized power supply
| Name | AC magnetized power supply | DC magnetized power supply |
| Model | MT-600 | MT-500 |
| Output voltage | AC | DC |
| Type of power supply | Lithium | Lithium |
| Charging current | 2A | 2A |
| Battery capacity | 4400mAh | 4400mAh |
| Detection time | About 4h | About 8h |
| Weight | 1.0kg | 0.65kg |
| Overall dimensions | 55×95×180（mm） | 55×95×110mm |
مزایای خرید یوک تست ذرات مغناطیسی جیمتک JIMTEC AC/DC در مجموعه QC KALA :
- گارانتی محصول و خدمات پس از فروش
- دستگاه مطابقت با استانداردهای NDT است.
لطفا جهت مشاوره رایگان خرید یوک خوش قیمت و با کیفیت (دستگاه یوک تست ذرات مغناطیسی جیمتک JIMTEC AC/DC) با کارشناسان کیو سی کالا (QC KALA) در ارتباط باشید.
توضیحات تکمیلی
| نام | یوک تست ذرات مغناطیسی جیمتک JIMTEC AC/DC |
|---|---|
| وزن | 2.2 kg |
| ابعاد | 30 cm |
| ساخت | چین |
| برند | Jimtec |
| مشخصات فنی.نوع | صنعتی |
| مشخصات فنی.رنگ | سبز |
| مشخصات فنی.گارانتی | 1 سال |
سوالات متداول
این یوک با قابلیت کار در هر دو حالت جریان متناوب (AC) و مستقیم (DC)، امکان انتخاب بین حساسیت بالای سطحی (AC) و نفوذ عمیقتر (DC) را برای تشخیص عیوب سطحی و زیرسطحی کمعمق در یک دستگاه واحد فراهم میکند.
بسته به هندسه قطعه و نوع عیب موردنظر (کاملاً سطحی در مقابل زیرسطحی کمعمق)، بازرس میتواند بدون نیاز به تعویض یا حمل دو دستگاه جداگانه، فقط با تغییر تنظیمات، حالت مناسب مغناطیسسازی را برای هر بخش از بازرسی انتخاب کند.
طبق استانداردهایی مانند ASTM E709، نیروی جذب یوک باید بهطور دورهای با وزنه استاندارد تست شود تا اطمینان حاصل شود دستگاه توان مغناطیسی کافی برای تولید میدان مؤثر بازرسی در هر دو حالت AC و DC را دارد.
فاصله پایهها ناحیه مؤثر میدان مغناطیسی بین دو قطب را تعیین میکند؛ فاصله بیش از حد زیاد باعث ضعیف شدن میدان در وسط ناحیه و از دست رفتن حساسیت به عیوب میشود، بنابراین استانداردها حداکثر فاصله مجاز پایهها برای هر سطح حساسیت را مشخص کردهاند.
در کارگاههایی که انواع مختلف قطعات با ضخامت و نوع عیب متفاوت بازرسی میشوند، داشتن یک دستگاه انعطافپذیر با هر دو قابلیت، نیاز به خرید و مدیریت چند یوک تخصصی جداگانه را از بین میبرد و کارایی کلی کارگاه را افزایش میدهد.
