پراب زاویه ای التراسونیک رایتک RAYTEC

توضیحات

پراب نرمال عیب‌یاب التراسونیک FD24-2M یکی از محصولات شرکت رایتک (RAYTEC) است که برای تست غیرمخرب (NDT) به روش اولتراسونیک طراحی شده است. این پراب به‌ویژه برای شناسایی عیوب داخلی در مواد مختلف مانند فلزات، پلاستیک‌ها و کامپوزیت‌ها استفاده می‌شود.

پراب زاویه‌ای التراسونیک ۴۵ درجه رایتک (RAYTEC) یکی از پراب‌های پرکاربرد در تست غیرمخرب (NDT) برای شناسایی عیوبی است که با پراب‌های نرمال قابل تشخیص نیستند. این پراب با ارسال امواج اولتراسونیک در زاویه‌ای مشخص، امکان بازرسی نواحی مانند جوش‌ها، ترک‌های مورب و عیوب زیر سطحی را فراهم می‌کند.

پراب زاویه‌ای التراسونیک 70 درجه مدل FD8×9-4M ساخت شرکت رایتک (RAYTEC) یکی از پراب‌های تخصصی برای تست غیرمخرب (NDT) به روش اولتراسونیک است که با زاویه شکست ۷۰ درجه و فرکانس ۴ مگاهرتز، برای تشخیص عیوب خاص در مواد مختلف طراحی شده است.

پراب زاویه‌ای التراسونیک 70 درجه رایتک RAYTEC

پراب‌های زاویه‌ای 70 درجه رایتک از پرکاربردترین پروب‌های اولتراسونیک در تست غیرمخرب (NDT) هستند که برای شناسایی عیوب مورب، عمودی و زیرسطحی در مواد مختلف (عمدتاً فلزات و جوش‌ها) طراحی شده‌اند. این پراب‌ها به‌ویژه در بازرسی جوش‌های ضخیم و قطعاتی که دسترسی به آنها سخت است، استفاده می‌شوند.

قیمت این کالا را می توانید از مجموعه بازرگانی کیوسی کالا QCKALA  با 18 ماه گارانتی و ضمانت اصالت کالا دریافت نمائید. این محصولات و مابقی محصولات در این حوضه را میتوانید در دسته پراب زاویه ای و نرمال به راحتی مشاهده کنید.

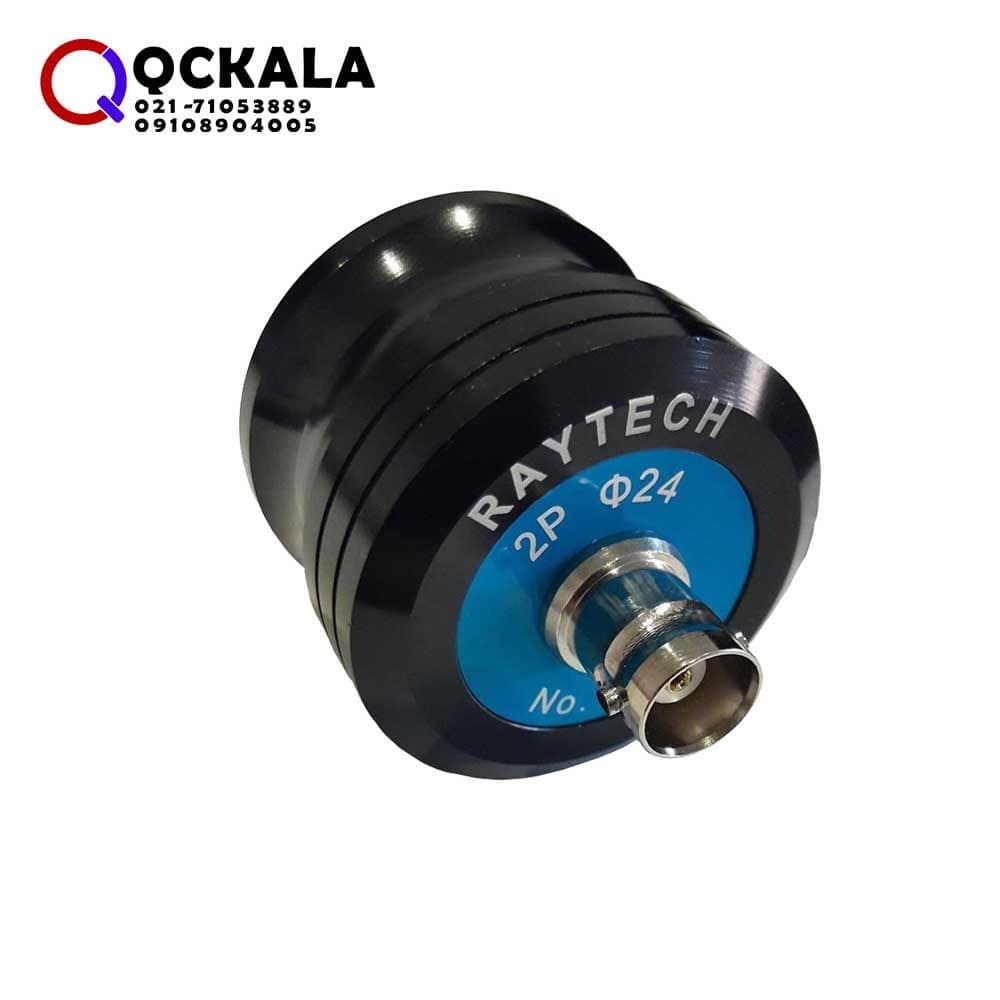

مشخصات فنی پراب نرمال عیب یاب التراسونیک FD24-2M برند رایتک

• فرکانس: ۲ مگاهرتز (MHz)

• نوع پراب: نرمال (تماسی یا Immersion)

• قطر کریستال: ۲۴ میلی‌متر

• موارد کاربرد: بازرسی جوش، ترک‌ها، حفره‌ها، جدایش لایه‌ها و سایر ناپیوستگی‌ها

• سازگاری: قابل استفاده با دستگاه‌های اولتراسونیک رایتک و سایر برندها (با توجه به کانکتور)

کاربرد پراب عیب یاب التراسونیک مدل FD24-2M برند RAYTEC

1. صنایع نفت و گاز: بازرسی خطوط لوله، مخازن تحت فشار و اتصالات جوش‌شده.

2. صنایع هوایی: تشخیص عیوب در قطعات هواپیما و توربین‌ها.

3. صنایع خودروسازی: کنترل کیفیت قطعات ریخته‌گری و جوش‌کاری‌شده.

4. صنایع ساخت‌وساز: بررسی سلامت سازه‌های فلزی و بتن مسلح.

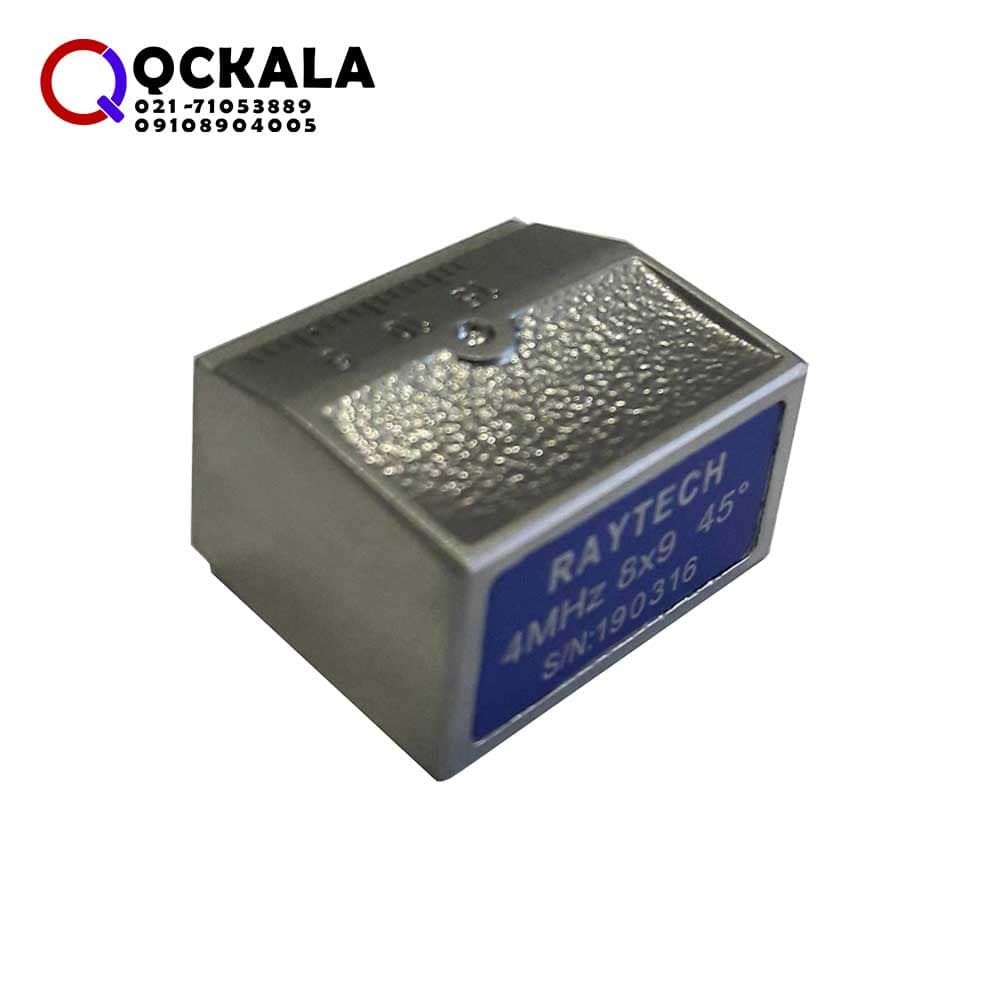

مشخصات فنی پراب زاویه ای التراسونیک 45 درجه برند رایتک

• فرکانس: معمولاً ۲ مگاهرتز یا ۴ مگاهرتز (بسته به مدل)

• زاویه شکست: ۴۵ درجه (برای تشخیص عیوب مورب و جوش‌های گوشه)

• نوع پراب: زاویه‌ای (Angle Beam) با کریستال پیزوالکتریک

• سازگاری: قابل استفاده با دستگاه‌های اولتراسونیک رایتک و سایر برندها (با توجه به نوع کانکتور)

• کاربرد مواد: فلزات (فولاد، آلومینیوم، فولاد ضدزنگ)، جوش‌ها و برخی کامپوزیت‌ها

کاربرد پراب زاویه ای التراسونیک 45 درجه برند RAYTEC

1. بازرسی جوش‌ها:

   • تشخیص ترک‌های جوش، نفوذ ناقص، و حفره‌های گازی در جوش‌های لب به لب و گوشه.

   • مناسب برای جوشکاری‌های لوله‌ها و مخازن تحت فشار.

2. صنایع نفت، گاز و پتروشیمی:

   • بازرسی خطوط لوله، اتصالات جوش‌شده و مخازن ذخیره.

3. صنایع هوافضا و خودروسازی:

   • شناسایی ترک‌های خستگی در قطعات تحت تنش.

4. ساخت‌وساز و پل‌سازی:

   • کنترل کیفیت جوش‌های سازه‌های فلزی و اتصالات بحرانی.

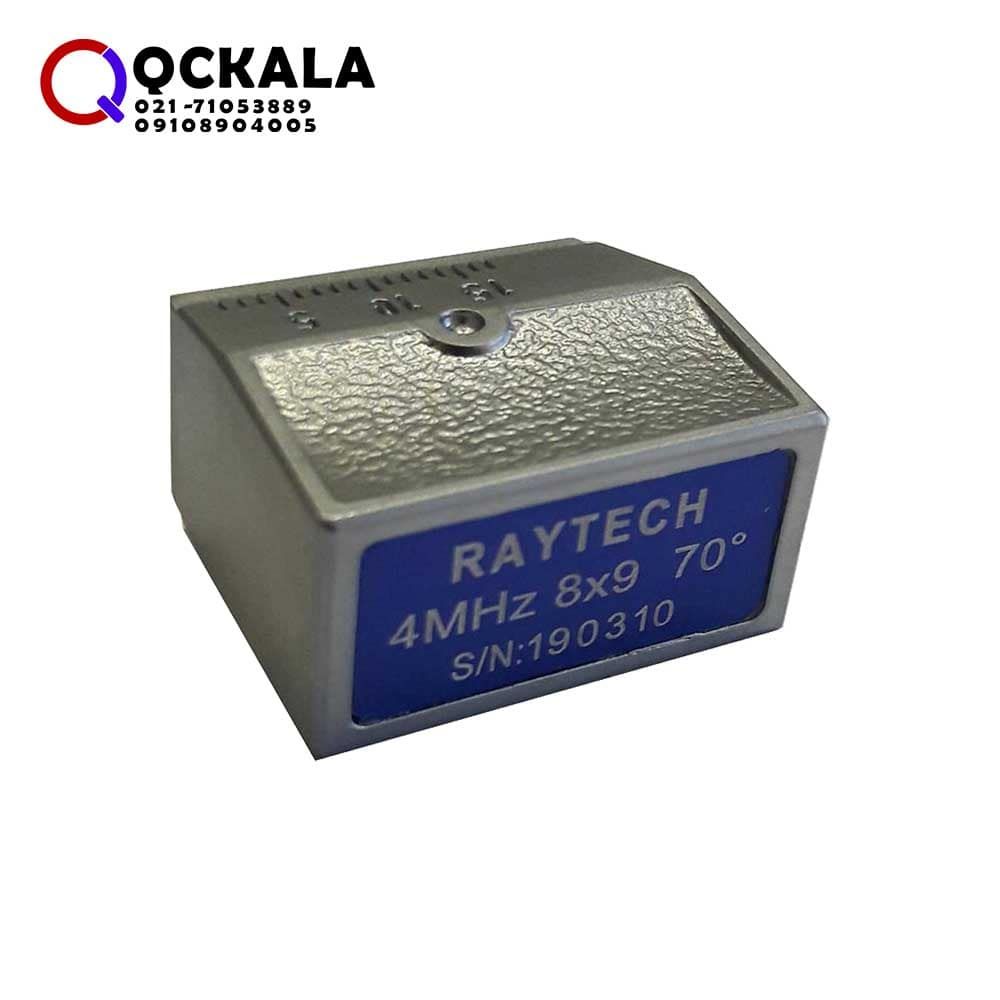

مشخصات فنی پراب زاویه ای التراسونیک 70 درجه مدل FD8*9-4M برند رایتک

• فرکانس: ۴ مگاهرتز (MHz) – مناسب برای شناسایی عیوب ریز با وضوح بالا
• زاویه شکست: ۷۰ درجه (Angle Beam) – برای بازرسی عیوب عمیق و مورب
• اندازه کریستال: ۸×۹ میلی‌متر (مستطیلی) – تمرکز بهتر روی ناحیه مورد بازرسی
• نوع پراب: زاویه‌ای (مورد استفاده در تست جوش و ترک‌های زاویه‌دار)
• سازگاری: قابل استفاده با دستگاه‌های اولتراسونیک رایتک و سایر برندها (با تطابق کانکتور)

کاربرد پراب 70 درجه 4MHz رایتک:

1. بازرسی جوش‌های ضخیم و اتصالات حیاتی:

   • تشخیص ترک‌های مورب، عدم نفوذ جوش و تخلخل در جوش‌های لببه‌لب و گوشه.

   • مناسب برای جوش‌های مخازن تحت فشار، لوله‌های صنعتی و سازه‌های فلزی.

2. صنایع نفت، گاز و پتروشیمی:

   • بازرسی خطوط لوله با ضخامت بالا و اتصالات جوش‌خورده در محیط‌های خورنده.

3. صنایع هوافضا و نیروگاهی:

   • شناسایی ترک‌های خستگی و عیوب زیرسطحی در قطعات توربین‌ها و کمپرسورها.

4. صنایع ریلی و خودروسازی:

   • کنترل کیفیت چرخ‌های ریلی، شاسی خودرو و سایر قطعات تحت تنش.

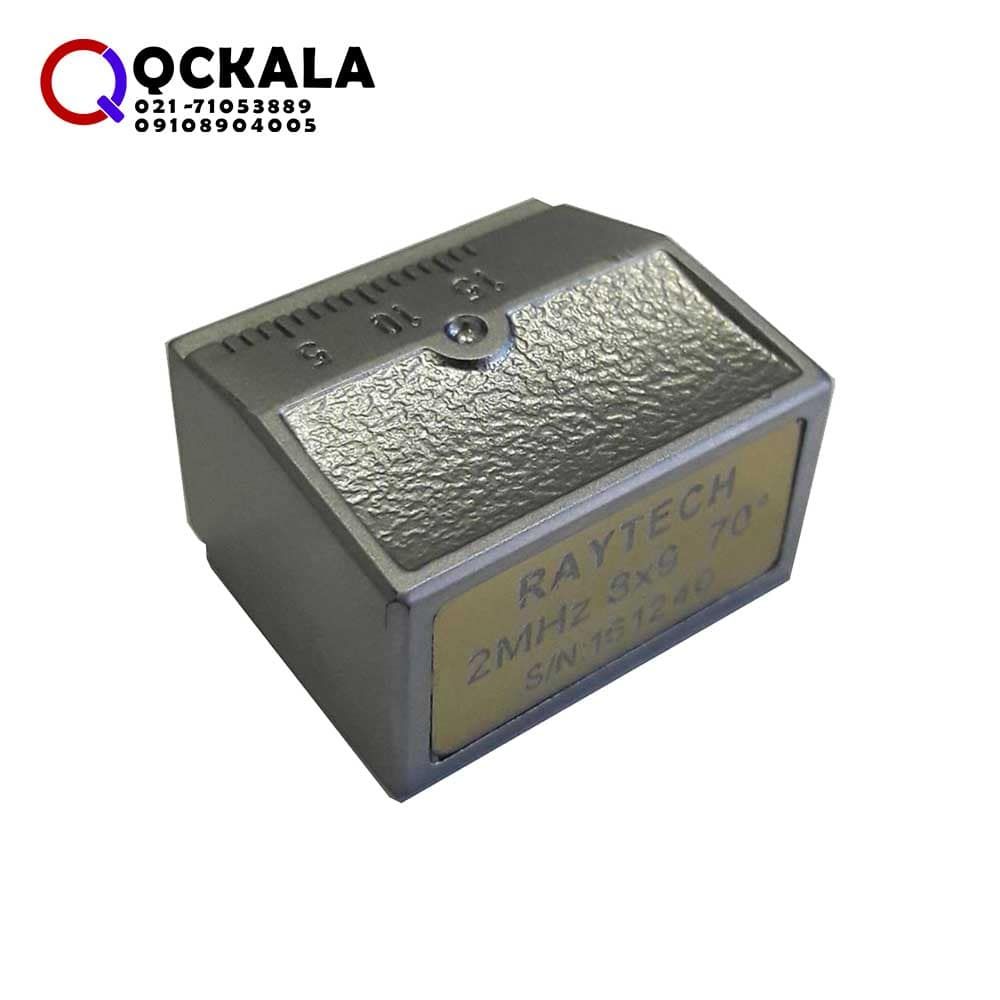

مشخصات فنی پراب زاویه‌ای 70 درجه رایتک

• فرکانس: معمولاً 2MHz، 4MHz یا 5MHz (بسته به مدل)
• زاویه شکست: 70 درجه (برای تشخیص عیوبی که با پراب‌های 45° یا 60° قابل شناسایی نیستند)
• نوع پراب: تماسی یا Immersion (بسته به مدل)
• سایز کریستال: معمولاً 10×10mm، 8×9mm یا 6×6mm (برای دسترسی به نقاط باریک)
• کانکتور: BNC یا LEMO (سازگار با دستگاه‌های رایتک و سایر برندها)

کاربرد پراب التراسونیک 70 درجه رایتک

1) بازرسی جوش‌های صنعتی (صنعت نفت، گاز و پتروشیمی)

• تشخیص ترک‌های مورب و عیوب جوش در لوله‌ها، مخازن تحت فشار و اتصالات.

• شناسایی نفوذ ناقص جوش (Lack of Penetration) و تخلخل (Porosity).

2) صنایع هوافضا و نیروگاهی

• بازرسی پره‌های توربین، شفت‌ها و قطعات تحت تنش.

• تشخیص ترک‌های خستگی در فلزات.

3) صنایع خودروسازی و ریلی

• کنترل کیفیت شاسی خودرو، چرخ‌های قطار و اتصالات جوش‌شده.

4) ساخت‌وساز و پل‌سازی

• بازرسی جوش‌های سازه‌های فلزی و اتصالات بحرانی.
