سینگل هایلوگیج Single HI-LO Welding Gage
3,500,000 تومان
توضیحات
| |

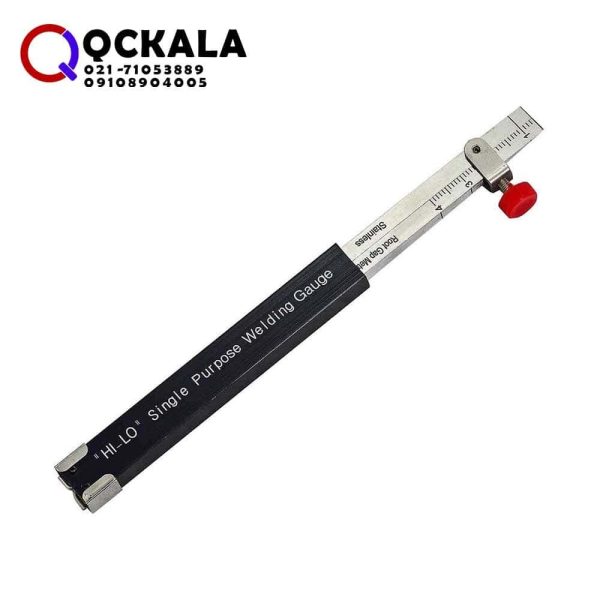

سینگل هایلوگیج Single HI-LO Welding Gage
گیج جوشکاری PRO Single Purpose Hi-Lo از G.A.L. Gage Company، ابزاری ضروری و حرفهای برای تضمین کیفیت و سرعت در فرآیندهای دقیق جوشکاری است. این گیج با ساخت آمریکا و استانداردهای تولید ممتاز، طراحی شده است تا اندازهگیریهای حیاتی را با دقت و سهولت بینظیری انجام دهد.
این ابزار با دقت بالا و دوام عالی، به مهندسان کیفیت و تکنسینهای خطوط تولید کمک میکند تا ابعاد قطعات را مطابق استاندارد بررسی و ثبت نمایند.این محصول و مابقی محصولات در این حوزه را میتوانید در دسته گیج جوشکاری به راحتی پیدا کنید.
کاتالوگ سینگل هایلوگیج Single HI-LO Welding Gage
کاتالوگ سینگل هایلوگیج Single HI-LO Welding Gage
ویژگیهای سینگل هایلوگیج Single HI-LO Welding Gage
-
اندازهگیری فاصله ریشه جوش (Root Weld Space): کنترل دقیق و سریع شکاف اتصال قبل و حین جوشکاری برای نفوذ کامل و کیفیت برتر.
-
بررسی ناهمترازی داخلی (Internal Misalignment): شناسایی و اندازهگیری میزان جابجایی یا Offset داخلی لبههای اتصال، عاملی حیاتی در جلوگیری از تمرکز تنش و شکست.
-
حذف قطعات معیوب و افزایش بهرهوری (Eliminates Rejects – Improves Productivity): با کنترل پارامترهای کلیدی در منبع، از دوبارهکاری و ضایعات جلوگیری کرده و راندمان خط تولید را به شکل چشمگیری افزایش میدهد.
-
انتخاب سیستم اندازهگیری: این گیج در دو نسخه اینچی (Inch) و متریک (Metric) ارائه میشود که باید در زمان سفارش مشخص شود.
کاربردهای صنعتی سینگل هایلوگیج Single HI-LO Welding Gage
این گیج به طور تخصصی برای بازرسی و تنظیم اتصالات لب به لب (Butt Joints) در جوشکاری لوله و صفحات کاربرد دارد. کاربردهای اصلی آن عبارتند از:
-
کنترل شکاف ریشه (Root Gap) قبل از جوشکاری در اتصالات V-groove و U-groove
-
اندازهگیری ناهمترازی داخلی (Internal Misalignment یا High-Low) بین دو لبه اتصال
-
استفاده در بازرسی جوش (VT/Welding Inspection) برای اطمینان از انطباق اتصال با کدها و استانداردهای جوشکاری (مانند ASME, AWS, API)
-
کاربرد در صنایع حساس: نفت، گاز، پتروشیمی، نیروگاهها، ساخت مخازن تحت فشار و خطوط لوله که دقت ابعادی اتصال حیاتی است.
چرا گیج PRO Hi-Lo را انتخاب کنید؟
این گیج تککاربرده، با طراحی اختصاصی و بدون پیچیدگی، پاسخگوی نیاز دقیق شما در اندازهگیری فاصله ریشه و ناهمترازی است. ساخت مستحکم و خوانش آسان آن، آن را به ابزاری قابل اعتماد برای جوشکاران، سرپرستان کنترل کیفیت و بازرسان جوش در صنایع نفت، گاز، نیروگاهی، ساخت مخازن تحت فشار و هرجایی که دقت جوش حیاتی است، تبدیل کرده است.
سفارش و پشتیبانی از کیوسی کالا
ما در کیوسی کالا امکان ارائه مشاوره فنی، بررسی تنوع محصولات، اطلاع از قطعات جایگزین و دریافت جزئیات کامل را برای شما فراهم کردهایم.
برای استعلام قیمت، بررسی موجودی و سفارش این گیج حرفهای با استاندارد ساخت آمریکا، همین امروز با کارشناسان ما در کیوسی کالا تماس بگیرید. دقت را به خط تولید خود بیاورید.
توضیحات تکمیلی
| نام | سینگل هایلوگیج Single HI-LO Welding Gage |
|---|---|
| وزن | 50 Gr |
| ابعاد | 14*6 cm |
| ساخت | آمریکا |
| برند | گال GAL |
| مشخصات فنی.رنگ | استیل |
| مشخصات فنی.نوع | صنعتی |
| مشخصات فنی.گارانتی | 1 سال |
سوالات متداول
این گیج برای اندازهگیری اختلاف ارتفاع (Hi-Lo) بین لبههای دو قطعه لوله یا ورق قبل از جوشکاری استفاده میشود؛ عدم همترازی بیش از حد مجاز بین دو لبه میتواند باعث تمرکز تنش و ضعف مکانیکی در محل جوش شود.
در خطوط لوله نفت، گاز و پتروشیمی که تحت فشار داخلی بالا کار میکنند، اختلاف ارتفاع لبهها در محل جوش میتواند نقطه تمرکز تنش ایجاد کند که در بلندمدت زمینهساز شکست خستگی یا نشتی خطرناک میشود؛ استانداردهایی مانند API 1104 حد مجاز Hi-Lo را مشخص کردهاند.
این گیج معمولاً دارای پایه یا سطح تماس منحنیشکل متناسب با قطر لوله است که روی سطح خارجی لوله در دو طرف درز جوش قرار میگیرد و سپس اختلاف ارتفاع دو لبه از طریق نشانگر یا خطکش مدرج روی گیج خوانده میشود.
اختلاف ارتفاع لبهها ممکن است در نقاط مختلف محیط لوله (بهویژه در لولههای بزرگ) یکنواخت نباشد، بنابراین اندازهگیری تکنقطهای نمیتواند وضعیت کلی درز را نشان دهد و بازرسی باید در فواصل منظم دور محیط لوله تکرار شود.
معمولاً باید لبههای لوله با ماشینکاری، سنگزنی یا تنظیم مجدد موقعیت لولهها اصلاح شوند تا اختلاف ارتفاع به محدوده مجاز استاندارد پروژه برسد، پیش از آنکه جوشکاری نهایی آغاز شود.
