دستگاه عیب یاب التراسونیک SIUI CTS-9D
750,000,000 تومان
توضیحات
دستگاه عیب یاب التراسونیک SIUI CTS-9D
دستگاه CTS-9D یک اولتراسونیک فلاد دتکتور (عیبیاب اولتراسونیک) سهکنترله است که امکان استفاده بهصورت کلیدمحور، کنترل صوتی و صفحهلمس را بهطور همزمان فراهم میکند. این ترکیب بینظیر از کنترل، آن را برای انجام عملیات بازرسی در سختترین و متنوعترین شرایط محیطی ایدهآل ساخته است.
کیوسی کالا QC KALA در ایران عرضه کننده بهترین محصولات ایرانی و خارجی با قیمت ارزان و مناسب و به صورت مستقیم و اوریجینال.این محصولات و مابقی محصولات در این حوضه را میتوانید در دسته دستگاه عیب یاب التراسونیک UT به راحتی مشاهده کنید.
کاتالوگ دستگاه عیب یاب التراسونیک SIUI CTS-9D
دستگاه بازرسی جوش با اولتراسونیک
ویژگیهای کلیدی دستگاه عیبیاب التراسونیک برند SIUI مدل CTS-9D
-

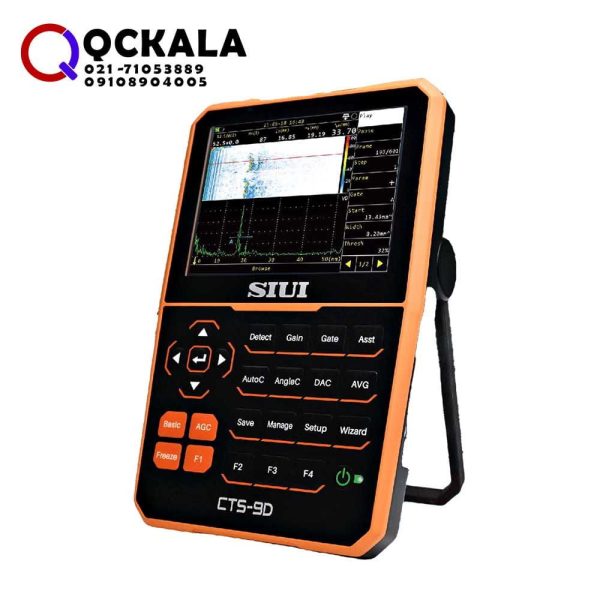

کلیدهای پنل ارتقایافته: ۲۵ کلید فیزیکی با طراحی کاربردی، شامل کلیدهای سریع برای ذخیره، گین، گیت، کالیبراسیون خودکار و تشخیص برای بهبود کارایی.
-
عملیات صفحهلمس: منوهای بهینهشده، عملکرد کشویی و کیبورد مجازی برای ورود دقیق اعداد، امکان تعامل سریع و بصری را فراهم میکنند.
-
کنترل صوتی: با بیش از ۶۰ فرمان صوتی داخلی (مانند روشن/خاموش AGC، فریز، گیت و حالت تمام صفحه) امکان تنظیم پارامترها بدون استفاده از دست و در شرایط خاص را میدهد.
قابلیتهای دستگاه دستگاه عیب یاب التراسونیک مدل SIUI CTS-9D
-
حافظه ابری UltraCloud Drive: انتقال یکپارچه داده بین حافظه داخلی، USB و فضای ابری برای اشتراکگذاری بلادرنگ و مدیریت متمرکز دادهها در مناطق مختلف.
-
دوربین یکپارچه (در نسخه پریمیوم): ثبت همزمان تصویر از قطعه کار، پروب و محیط هنگام ذخیره پارامترها، برای ایجاد ارتباط مستند و قابل ردیابی بین تنظیمات و شرایط فیزیکی بازرسی.
-
نرخ نمونهبرداری بالا: فرکانس نمونهبرداری ۶۴۰ مگاهرتز/۱۲ بیت برای ثبت جزئیات دقیقتر سیگنالهای اولتراسونیک و تشخیص عیوب ریزتر.
-
توابع UT و TG پیشرفته: پشتیبانی از توابع استاندارد و اختیاری گسترده برای کاربردهای مختلف بازرسی جوش، اندازهگیری ضخامت، آنالیز طیف پروب، تصحیح سطح منحنی و شبیهسازی جوش.
نرمافزار SuporUp PC
نرمافزار قدرتمند کامپیوتری برای مشاهده فایلها، تحلیل دادههای اندازهگیری، پخش مجدد بازرسی و تولید گزارشهای حرفهای در قالب Word یا Excel با استفاده از الگوهای گزارش آماده.
مشخصات فنی دستگاه عیب یاب التراسونیک SIUI CTS-9D
-
نمایشگر: ۵.۷ اینچ IPS LCD با وضوح ۶۴۰×۴۸۰ پیکسل
-
ابعاد: ۱۵۰ × ۲۳۵ × ۵۸ میلیمتر
-
وزن: حدود ۱.۲۵ کیلوگرم (با باتری)
-
باتری: ۷ آمپر ساعت، زمان کارکرد ≥ ۸ ساعت
-
حافظه داخلی: ۲۷ گیگابایت
-

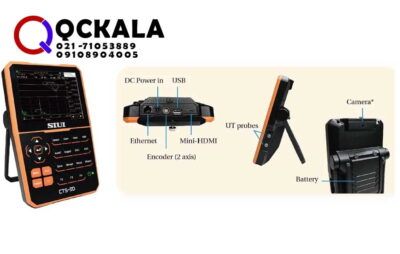

درگاهها: USB، اترنت، Mini-HDMI، انکودر
-
دمای کار: ۱۰- تا ۴۵+ درجه سلسیوس
-
درجه حفاظت: IP65
-
استانداردها: UT مطابق با ISO22232-1 / EN12668-1 / ASTM E317 و TG مطابق با EN15317
توضیحات تکمیلی
| نام | دستگاه عیب یاب تست جوش التراسونیک UT/دستگاه عیب یاب التراسونیک SIUI CTS-9D |
|---|---|
| وزن | 1.25 kg |
| ابعاد | ۱۵۰ × ۲۳۵ × ۵۸ |
| ساخت | چین |
| برند | SIUI CTS-9D |
| نوع | صنعتی |
| پوشش | استیل |
| رنگ | مشکی |
| مشخصات فنی.گارانتی | 1 سال |
سوالات متداول
این دستگاه با ارسال امواج فراصوت به داخل قطعه فلزی و تحلیل بازتاب آن، عیوب داخلی مانند ترک، تخلخل، ناخالصی یا عدم ذوب در جوش و همچنین کاهش ضخامت ناشی از خوردگی را بدون نیاز به تخریب قطعه شناسایی میکند و در بازرسی جوش، قطعات ریختهگری و آهنگری صنعتی کاربرد گسترده دارد.
طراحی سبک و قابلحمل این دستگاه به همراه باتری داخلی، امکان استفاده در محلهای کاری خارج از آزمایشگاه مانند سایتهای نصب لوله یا کارگاههای ساخت سازه فولادی را فراهم میکند بدون نیاز به منبع برق ثابت یا حمل تجهیزات سنگین.
نمایشگر A-Scan دامنه و زمان بازگشت پالسهای صوتی منعکسشده از داخل قطعه را بهصورت نمودار نشان میدهد؛ بازرس با تحلیل موقعیت و ارتفاع این پیکها میتواند عمق، اندازه تقریبی و نوع احتمالی عیب داخل قطعه را تفسیر کند.
فرکانس و زاویه پروب باید متناسب با ضخامت قطعه، نوع ماده و جهت احتمالی عیب انتخاب شود؛ پروب نامناسب حتی با بهترین دستگاه هم ممکن است عیب واقعی را از دست بدهد یا سیگنالهای کاذب گمراهکننده تولید کند.
معمولاً با استفاده از بلوکهای کالیبراسیون مرجع با ضخامت و عیوب مصنوعی شناختهشده (مانند بلوک V1 یا V2)، سرعت صوت و صفر دستگاه تنظیم میشود تا اندازهگیری عمق و موقعیت عیوب واقعی روی قطعه دقیق و قابلاعتماد باشد.
