وایر گیج wire gage
3,900,000 تومان
توضیحات

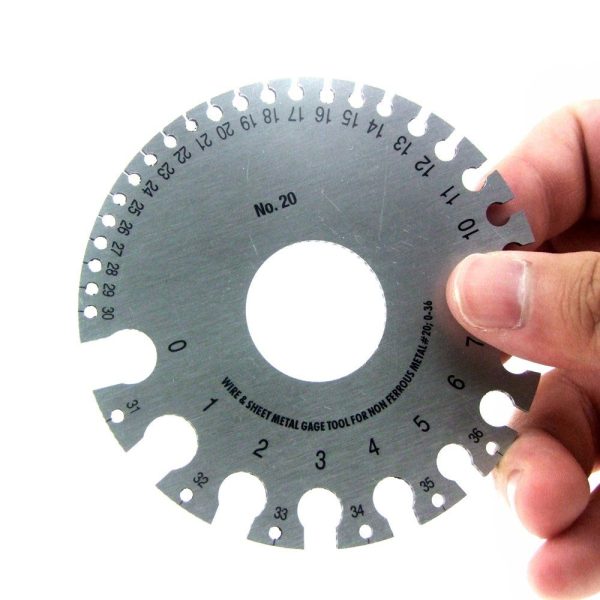

وایر گیج wire gage
وایر گیج wire gage ابزاری استاندارد برای اندازهگیری قطر سیمها، ورقهای فلزی و میلهها است. این ابزار با طراحی دایرهای یا مستطیلی و شکافهای کالیبره شده، امکان اندازهگیری دقیق ضخامت را فراهم میکند. از وایر گیج در صنایع الکتریک، فلزکاری، کنترل کیفیت و تولید استفاده میشود. این محصول و مابقی محصولات در این حوزه را میتوانید در دسته گیج جوشکاری به راحتی پیدا کنید.
کاتالوگ وایر گیج wire gage
مهمترین پارامترهای فنی وایر گیج
۱. سیستمهای اندازهگیری رایج
- سیستم AWG (American Wire Gauge): استاندارد آمریکایی برای سیمهای الکتریکی
- سیستم SWG (Standard Wire Gauge): استاندارد بریتانیایی برای سیمهای فلزی
- سیستم IEC (International Electrotechnical Commission): استاندارد بینالمللی
۲. مشخصات فیزیکی وایر گیج
- جنس بدنه: فولاد ضد زنگ (Stainless Steel) برای مقاومت در برابر خوردگی
- شکل ظاهری: معمولاً دایرهای (گاهی مستطیلی)
- شکافهای اندازهگیری: دارای شیارهای کالیبره شده با شمارهبندی مشخص
- مقادیر حکشده: شماره گیج و معادل میلیمتری/اینچی
۳. رابطه بین شماره گیج و قطر سیم
- رابطه معکوس: افزایش شماره گیج ↔ کاهش قطر سیم
- مثال: سیم شماره ۱۰ AWG ≈ ۲.۵۸۸ میلیمتر
- سیم شماره ۲۰ AWG ≈ ۰.۸۱۲ میلیمتر
۴. دقت و کالیبراسیون
- تلرانس اندازهگیری: ±۰.۰۱ تا ±۰.۰۵ میلیمتر (بسته به کیفیت ساخت)
- کالیبراسیون: مطابق با استانداردهای NIST یا ISO
۵. کاربردهای صنعتی
- صنعت برق و الکترونیک: تعیین سطح مقطع سیمها
- صنعت فلزات: اندازهگیری ضخامت ورقها و میلهها
- کنترل کیفیت: بازرسی ابعادی در خط تولید
نحوه استفاده صحیح از وایر گیج
۱. انتخاب گیج مناسب: مطابق با محدوده اندازهگیری مورد نیاز
۲. تست سیم/ورق: قرار دادن نمونه در شکاف مربوطه بدون اعمال فشار اضافی
۳. خواندن مقدار: مشاهده شماره گیج متناظر با آخرین شکافی که سیم از آن عبور میکند
۴. تبدیل واحدها: استفاده از جداول تبدیل AWG/SWG به میلیمتر یا اینچ در صورت نیاز
مزایای استفاده از wire gage
- دقت قابل قبول برای اندازهگیری سریع
- دوام بالا به دلیل ساخت از فولاد ضد زنگ
- قابلیت حمل آسان به دلیل طراحی جمع و جور
- هزینه مقرون به صرفه نسبت به دستگاههای دیجیتال
جهت خرید و مشاوره با کارشناسان کیوسی کالا تماس بگیرید!
شماره تماس
09108904005 — 02171053888
کاتالوگ
توضیحات تکمیلی
| نام | وایر گیج |
|---|---|
| وزن | 25 gr |
| ابعاد | 10*10 cm |
| ساخت | ایران |
| برند | QCKALA |
| مشخصات فنی.نوع | صنعتی |
| مشخصات فنی.پوشش | فولاد ضد زنگ |
| مشخصات فنی.گارانتی | 1 سال |
سوالات متداول
این گیج قطر سیم یا ضخامت ورق فلزی را با عبور دادن نمونه از میان شکافهای مدرج با اندازههای استاندارد مشخص اندازهگیری میکند؛ هر شکاف متناظر با یک شماره استاندارد گیج سیم (مانند AWG یا SWG) است.
هر کشور یا صنعت تاریخچه متفاوتی در توسعه استاندارد اندازه سیم دارد؛ AWG بیشتر در آمریکای شمالی و صنعت برق رایج است، در حالی که SWG در برخی صنایع بریتانیایی و BWG در لولههای فلزی خاص کاربرد دارد، بنابراین انتخاب وایر گیج مناسب باید با استاندارد موردنیاز پروژه مطابقت داشته باشد.
سیم یا ورق باید در کوچکترین شکافی که بهطور دقیق و بدون فشار اضافی جا میگیرد قرار داده شود؛ شماره درجشده کنار آن شکاف، اندازه استاندارد سیم یا ورق را نشان میدهد که سپس میتوان از جدول تبدیل به میلیمتر یا اینچ رسید.
وایر گیج سرعت تشخیص شماره استاندارد را بدون نیاز به محاسبه یا تبدیل واحد فراهم میکند، بهویژه در صنایعی که همچنان با شمارهگذاری سنتی گیج کار میکنند؛ برای این کاربردهای خاص، خواندن مستقیم شماره گیج سریعتر از تفسیر عدد میلیمتری کولیس است.
سایش لبههای شکاف در اثر استفاده مکرر میتواند اندازه واقعی شکاف را نسبت به مقدار استاندارد اسمی درجشده تغییر دهد که باعث خوانش نادرست اندازه سیم یا ورق موردبررسی میشود؛ بازرسی دورهای سلامت فیزیکی گیج توصیه میشود.
